Biến tần ABB ACS180-04S-03A7-1 là giải pháp điều khiển động cơ nhỏ gọn nhưng mạnh mẽ, phù hợp cho nhiều ngành công nghiệp. Với công suất 0.55kW, nguồn 1 pha 220V, thiết bị này không chỉ bền bỉ, dễ bảo trì mà còn dễ lắp đặt trong các tủ điện có không gian hạn chế. Tích hợp nhiều tính năng thông minh như điều khiển vector không cảm biến, Modbus RTU và chức năng an toàn STO, biến tần ACS180 đáp ứng tốt các ứng dụng từ bơm, quạt, băng tải đến máy đóng gói và hệ thống tự động hóa.
I. Mô tả tổng quan biến tần ACS180-04S-03A7-1
ACS180-04S-03A7-1 là biến tần thế hệ mới của ABB thuộc dòng ACS180, được thiết kế nhỏ gọn nhưng mạnh mẽ, chuyên dùng cho các ứng dụng điều khiển động cơ công suất nhỏ. Thiết bị hỗ trợ nguồn vào 1 pha 200–240V, đầu ra 3 pha 230V, công suất định mức 0.55kW với dòng ra 3.7A.

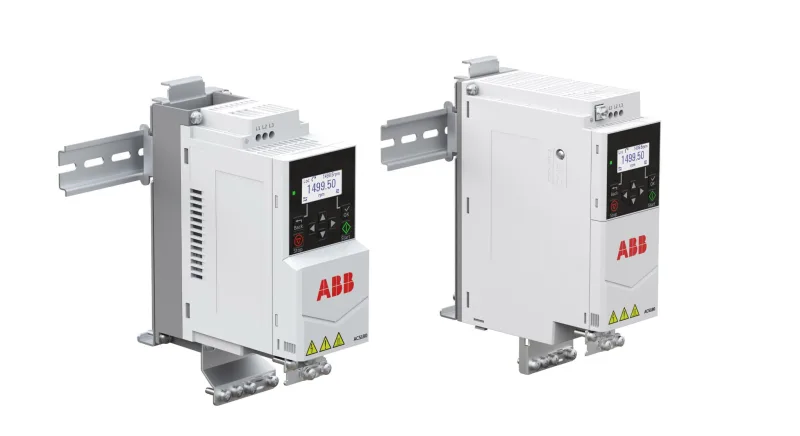

Biến tần ABB ACS180-04S-03A7-1 được tích hợp nhiều tính năng điều khiển thông minh như điều khiển vector không cảm biến (Sensorless Vector Control), chức năng Safe Torque Off (STO), bộ điều khiển PID và hỗ trợ giao tiếp Modbus RTU. Ngoài ra, biến tần còn được tích hợp bộ lọc EMC giúp giảm nhiễu điện từ, đảm bảo hoạt động ổn định trong các môi trường công nghiệp.
Với thiết kế vỏ IP20, bo mạch phủ lớp bảo vệ, khả năng làm việc ở nhiệt độ cao (lên đến 50–60°C), ACS180-04S-03A7-1 là giải pháp lý tưởng cho các ứng dụng như bơm, quạt, băng tải, máy đóng gói, cửa tự động và các hệ thống cơ điện tự động hóa cần tiết kiệm năng lượng và độ chính xác cao.
II. Đánh giá ưu/nhược điểm biến tần ACS180-04S-03A7-1
Dưới đây là phần đánh giá chi tiết ưu điểm và nhược điểm của biến tần ABB ACS180-04S-03A7-1, giúp bạn hiểu rõ hơn về khả năng ứng dụng và giới hạn kỹ thuật của thiết bị:
1. Ưu điểm
– Thiết kế nhỏ gọn, tiết kiệm không gian: ACS180-04S-03A7-1 có kích thước cực kỳ nhỏ (frame size R0), dễ dàng lắp trong các tủ điện có không gian hạn chế. Trọng lượng nhẹ, thuận tiện cho vận chuyển, lắp đặt, bảo trì.
– Tích hợp nhiều tính năng thông minh: Điều khiển vector không cảm biến (Sensorless Vector Control) giúp duy trì mô-men ổn định ngay cả khi tải thay đổi. Chức năng Safe Torque Off (STO) giúp ngắt mô-men động cơ an toàn trong trường hợp khẩn cấp. PID Control cho phép điều khiển tự động theo tín hiệu phản hồi, lý tưởng cho bơm/quạt. Modbus RTU qua cổng RS-485 tích hợp sẵn, dễ kết nối hệ thống SCADA hoặc PLC.
– Tiết kiệm năng lượng: Tự động tối ưu hóa dòng điện đầu ra nhờ tính năng điều khiển từ thông (Flux Optimization), giúp giảm tiêu hao điện năng khi không tải hoặc tải nhẹ.
– Độ tin cậy cao: Hoạt động ổn định ở nhiệt độ lên tới 50°C liên tục, và 60°C khi giảm công suất (derating). Bo mạch phủ lớp chống ẩm, bụi, tăng tuổi thọ thiết bị trong môi trường công nghiệp nhẹ đến trung bình.
– Thương hiệu ABB, chất lượng toàn cầu: ABB là thương hiệu hàng đầu thế giới trong lĩnh vực tự động hóa, đảm bảo chất lượng linh kiện, khả năng vận hành ổn định lâu dài. Phụ tùng thay thế, tài liệu kỹ thuật và hỗ trợ kỹ thuật dễ tiếp cận.
– Giá thành hợp lý: So với các dòng biến tần cùng công suất và tính năng, ACS180 có mức giá cạnh tranh, thích hợp cho doanh nghiệp vừa và nhỏ, các hệ thống đơn giản.
2. Nhược điểm
– Công suất nhỏ, giới hạn ứng dụng: Công suất chỉ 0.55 kW (0.75 HP), phù hợp với tải nhẹ như quạt, bơm mini, băng tải nhỏ. Không đáp ứng được các máy móc yêu cầu mô-men lớn hoặc tải nặng.
– Nguồn đầu vào 1 pha 220V: Không phù hợp cho hệ thống sử dụng nguồn 3 pha phổ biến trong công nghiệp. Hạn chế khi mở rộng công suất hoặc sử dụng trong nhà máy yêu cầu điện áp ổn định.
– Cấp bảo vệ IP20, không chống bụi/nước: Phải lắp đặt trong tủ điện kín, tránh bụi, ẩm, nước hoặc môi trường khắc nghiệt như xưởng cắt gọt, ngoài trời.
– Giao tiếp hạn chế: Chỉ hỗ trợ Modbus RTU, không có sẵn các giao thức công nghiệp cao cấp như: Ethernet/IP, PROFINET, CANopen. Nếu cần các giao thức này, phải sử dụng bộ mở rộng riêng, gây tăng chi phí.
– Không có màn hình rời theo máy: Để cấu hình trực tiếp hoặc giám sát ngoài tủ, người dùng cần mua bàn phím rời hoặc kết nối Bluetooth qua ứng dụng ABB Drivetune (trên điện thoại). Điều này gây bất tiện nếu không quen sử dụng.
Tóm lại: Nếu bạn cần một biến tần nhỏ gọn, dễ sử dụng, tiết kiệm năng lượng, giá cả hợp lý cho các ứng dụng bơm nước, quạt thông gió, băng tải nhẹ, cửa tự động… thì ACS180-04S-03A7-1 là lựa chọn rất đáng tin cậy.
Tuy nhiên, với những hệ thống công nghiệp đòi hỏi công suất lớn, giao tiếp cao cấp, hoặc môi trường làm việc khắc nghiệt, bạn nên cân nhắc lên các dòng cao hơn như ACS310, ACS580 hoặc dùng nguồn 3 pha để ổn định hơn.
III. Bảng thông số kỹ thuật của ABB ACS180-04S-03A7-1
Để giúp người dùng nắm rõ hơn về khả năng vận hành và các đặc tính kỹ thuật của biến tần ABB ACS180-04S-03A7-1, bảng thông số dưới đây trình bày chi tiết các chỉ số quan trọng như điện áp, dòng điện định mức, công suất đầu ra, dải tần số, điều kiện môi trường hoạt động, cũng như các tiêu chuẩn kỹ thuật mà thiết bị đáp ứng. Những thông tin này đóng vai trò quan trọng trong việc lựa chọn và ứng dụng thiết bị phù hợp với yêu cầu hệ thống.
Thông tin chung |
||||||||||
| Tên sản phẩm | ACS180-04S-03A7-1 | |||||||||
| Mã sản phẩm | 3AXD50000716579 | |||||||||
| Dòng sản phẩm | ACS180 | |||||||||
| Mô tả danh mục | Mô-đun truyền động máy móc LV AC, IEC: Pn 0,55 kW, 3,7 A, 230 V, UL: Pld 0,75 Hp, 3,5 A, 230 V (ACS180-04S-03A7-1) | |||||||||
Kỹ thuật |
||||||||||
| Số lượng pha | 1 pha | |||||||||
| Mức độ bảo vệ | IP20 | |||||||||
| Loại vỏ NEMA | Loại mở | |||||||||
| Độ cao | 2000 m | |||||||||
| Độ ẩm hoạt động (RH amb) | 5 … 95 | |||||||||
| Hệ số công suất | 0,98 | |||||||||
| Thông tin về nhiều loại pin | Không bao gồm pin/cell | |||||||||
| Tần số (f) | 47 … 63 Hz | |||||||||
| Kích thước khung | R0 | |||||||||
| Điện áp đầu vào (U in) | 200 … 240 V | |||||||||
| Kiểu lắp đặt | Mô-đun | |||||||||
| Giao thức truyền thông | MODBUS | |||||||||
| Số lượng giao diện phần cứng | Industrial Ethernet 0
Other 1 Parallel 0 PROFINET 0 RS-232 0 RS-422 0 RS-485 1 Serial TTY 0 USB 0 |
|||||||||
| Bao gồm | Đơn vị điều khiển
Kết nối PC |
|||||||||
| Đầu vào tương tự | 2 | |||||||||
| Đầu ra tương tự | 1 | |||||||||
| Số lượng đầu vào/ra kỹ thuật số | 4/2 | |||||||||
| Dòng điện đầu ra, sử dụng bình thường (In) | 3,7 A | |||||||||
| Dòng điện đầu ra, sử dụng quá tải nhẹ (ILD) | 3,5A | |||||||||
| Dòng điện đầu ra, sử dụng nặng ( I HD) | 2,4 A | |||||||||
| Công suất đầu ra, sử dụng bình thường (Pn) | 0,55 kW | |||||||||
| Công suất đầu ra, sử dụng quá tải nhẹ ( P LD) | 0,55 kW | |||||||||
| Công suất đầu ra, sử dụng nặng (PHD) | 0,37 kW | |||||||||
| Tiêu thụ điện năng (@P cons) | 42 W | |||||||||
| Công suất đầu ra biểu kiến | 1,5 kV·A | |||||||||
Hiệu suất mô-đun truyền động hoàn chỉnh (IEC61800-9-2):
|
||||||||||
UL kỹ thuật |
||||||||||
| Dòng điện đầu ra, sử dụng nặng (UL) | 2,4 A | |||||||||
| Dòng điện đầu ra, sử dụng quá tải nhẹ (UL) | 3,5A | |||||||||
| Dòng điện đầu ra, sử dụng bình thường (UL) | – A | |||||||||
| Công suất đầu ra, sử dụng nặng (UL) | 0,5 HP | |||||||||
| Công suất đầu ra, sử dụng quá tải nhẹ (UL) | 0,75 HP | |||||||||
| Công suất đầu ra, sử dụng bình thường (UL) | 0,75 HP | |||||||||

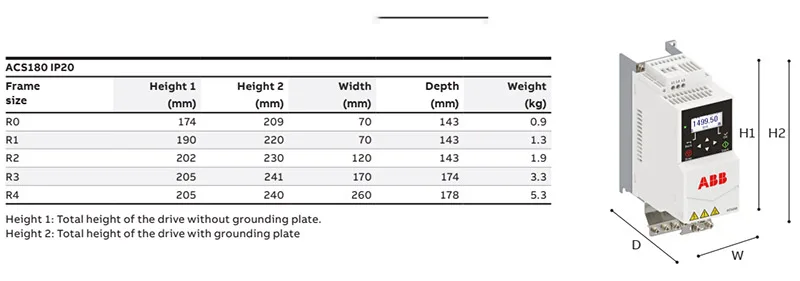

Kích thước, Trọng lượng |
||||||||||
| Khối lượng tịnh của sản phẩm | 0,92 kg
2,028 pound |
|||||||||
| Chiều sâu / Chiều dài ròng của sản phẩm | 143 mm
5.630 in |
|||||||||
| Chiều cao lưới sản phẩm | 209 mm
8.228 in |
|||||||||
| Chiều rộng ròng của sản phẩm | 70 mm
2,756 in |
|||||||||
| Gói cấp độ 1 Độ sâu/Chiều dài | 225 mm
8,858 in |
|||||||||
| Chiều cao gói hàng cấp 1 | 115 mm
4,528 in |
|||||||||
| Chiều rộng gói cấp 1 | 220 mm
8,661 in |
|||||||||
| Gói cấp độ 1 Đơn vị | 1 thùng carton | |||||||||
Phân loại và tiêu chuẩn bên ngoài |
||||||||||
| ETIM 9 | EC001857 – Bộ biến tần =< 1 kV | |||||||||
Môi trường |
||||||||||
| SCIP | 8df33f0d-6fb9-4799-9075-9031a17c1386 Phần Lan | |||||||||
| Danh mục WEEE | 5. Thiết bị nhỏ (Không có kích thước bên ngoài lớn hơn 50 cm) | |||||||||
Chứng nhận và Tiêu chuẩn |
||||||||||
| Tiêu chuẩn về sự phù hợp – CE | 3AXD10001117584 | |||||||||
| Ngày REACH | 20250320 | |||||||||
| Tiêu chuẩn REACH | 9AKK107992A7060 | |||||||||
| Thông tin REACH | Đúng – chứa các chất > 0,1 phần trăm khối lượng | |||||||||
| Ngày RoHS | 20230321 | |||||||||
| Thông tin RoHS | 3AXD10001117584 | |||||||||
| Tình trạng RoHS | Thực hiện theo Chỉ thị 2011/65/EU của EU và Sửa đổi 2015/863 ngày 22 tháng 7 năm 2019 | |||||||||
IV. Các ứng dụng tiêu biểu của biến tần ACS180-04S-03A7-1
Biến tần ACS180-04S-03A7-1 lý tưởng cho các ứng dụng: tải nhẹ – trung bình, công suất nhỏ (≤ 0.55kW); yêu cầu điều khiển chính xác, tiết kiệm điện; không cần cảm biến tốc độ, nhưng vẫn cần mô-men ổn định; không gian hẹp, cần thiết bị nhỏ gọn, dễ lắp trong tủ điện. Dưới đây là các ứng dụng tiêu biểu của thiết bị:
1. Máy bơm nước và bơm công nghiệp nhỏ
- Điều khiển tốc độ theo nhu cầu sử dụng, giảm sốc khi khởi động/dừng.
- Tích hợp PID control giúp duy trì áp suất ổn định, tiết kiệm điện.
- Phù hợp với hệ thống bơm giếng khoan, bơm tăng áp, bơm tưới tiêu tự động.
2. Quạt thông gió, quạt hút, quạt cấp khí
- Điều chỉnh lưu lượng gió linh hoạt theo cảm biến nhiệt độ hoặc áp suất.
- Giảm tiếng ồn và tiết kiệm năng lượng đáng kể so với vận hành trực tiếp.
- Ứng dụng trong nhà xưởng, tầng hầm, kho hàng, phòng kỹ thuật.
3. Băng tải nhẹ, băng chuyền linh kiện
- Cho phép kiểm soát tốc độ di chuyển vật liệu chính xác và ổn định.
- Hỗ trợ đảo chiều dễ dàng, đảm bảo độ an toàn khi vận hành.
- Phù hợp cho xưởng chế biến, đóng gói, lắp ráp linh kiện.
4. Máy đóng gói tự động, máy dán nhãn, máy chiết rót
- Cần tốc độ ổn định và chính xác theo chu kỳ hoạt động máy.
- Điều khiển linh hoạt các trục motor nhỏ và cơ cấu đóng mở.
- Hỗ trợ tốt Sensorless Vector Control, điều khiển mượt mà mà không cần encoder.
5. Cửa cuốn công nghiệp, cửa cổng tự động
- Điều khiển mở/đóng mượt mà, giảm lực sốc và tăng tuổi thọ motor.
- Có thể kết hợp cảm biến an toàn (STO) để dừng motor khẩn cấp.
- Phù hợp với nhà xưởng, nhà xe, trung tâm thương mại, kho logistics.
6. Máy chế biến gỗ, cơ khí nhẹ
- Kiểm soát mô-tơ chính xác theo tải cắt, mài hoặc phay.
- Điều khiển mượt ở tốc độ thấp mà vẫn giữ được mô-men ổn định.
- Giúp tăng năng suất và giảm hao mòn cho động cơ và dao cắt.
V. Hướng dẫn lắp đặt, cài đặt và sử dụng ABB ACS180-04S-03A7-1
Dưới đây là hướng dẫn chi tiết lắp đặt, cài đặt và sử dụng biến tần ABB ACS180‑04S‑03A7‑1, giúp bạn triển khai nhanh chóng và hiệu quả:
1. Lắp đặt biến tần
– Cấp bảo vệ IP20: cần lắp biến tần trong tủ điện kín, tránh bụi và nước
– Gắn trên DIN‑rail dùng bộ kit BDRK‑01/02 phù hợp với khung kích thước loại R0
– Khoảng trống thoáng khí theo khuyến cáo từ ABB: cách tường bên ≥ 20mm, bên trên ≥ 50mm để tản nhiệt tốt .

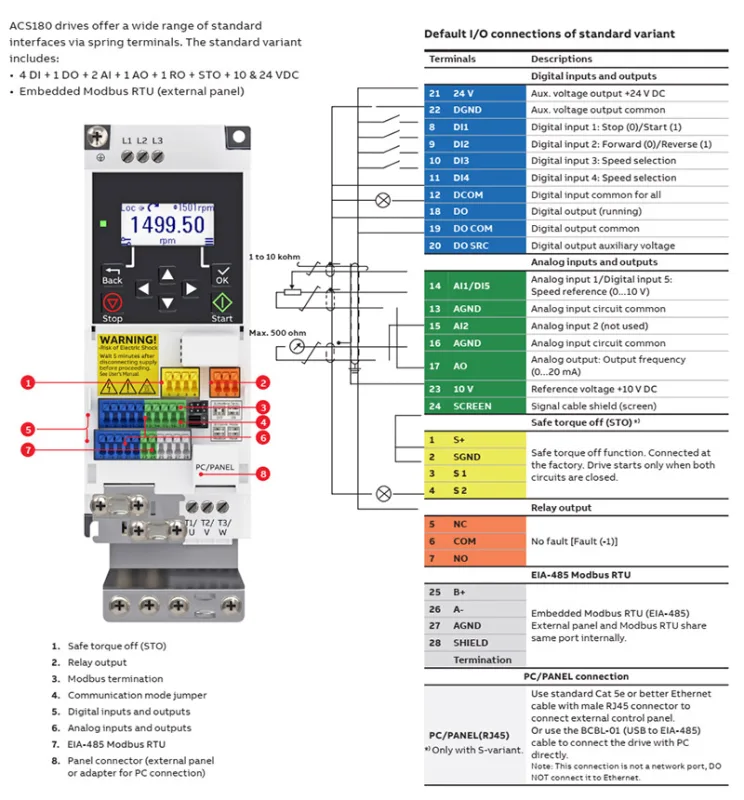

2. Đấu điện
– Cấp nguồn chính (Power wiring)
- Nối L1 (pha) và N (trung tính) cho nguồn 1 pha 200–240 V.
- Đấu dây PE (chân tủ) đúng tiêu chuẩn: 2 dây PE nếu tiết diện nhỏ, màn chắn cáp motor cần nối đất 360°.
– Đấu motor: Kết nối các pha U/T1, V/T2, W/T3 ra motor dùng dây có màn chắn, nối mạng qua đầu nối đất chung .
– Đấu cung cấp tín hiệu điều khiển (Control wiring):
- Theo sơ đồ hướng dẫn từ tài liệu (điều khiển start/stop, tốc độ qua 0–10 V, 4–20 mA hoặc Modbus RTU)
- Có thể dùng bàn phím ngoài hoặc Bluetooth (qua app Drivetune) để điều khiển từ xa.
– Cài đặt tham số cơ bản:
Dùng Quick Start Guide hoặc User Manual tải từ AnThaiCorp. Các bước cơ bản gồm:
- Cài 9906 Current – dòng định mức motor (~3.7 A).
- Cài 9908 Frequency – tần số tối đa (~50 Hz).
- Chọn chế độ điều khiển: 9904 = 0 (Vector), 9904 = 1 (Scaler).
- Chọn Control Mode (9913) phù hợp: 0: None, 1: Normal, 2: Reduced, 3: Standstill, 6: Advanced, 8: Adaptive.
Sau đó lưu lại tham số và chạy thử nghiệm không tải.
4. Chạy thử và hiệu chỉnh
– Khởi động không tải để kiểm tra chiều quay, độ ồn, giám sát dòng – tần số qua màn hình hoặc app.
– Với motor bơm/quạt: điều chỉnh PID và kiểm tra quá trình ramp-up/down mượt mà.
5. Bảo trì và khắc phục sự cố
– Bảo trì định kỳ: quét bụi, kiểm tra tín hiệu, môi trường nhiệt ≤ 50 °C (có thể lên đến 60 °C nếu derating) .
– Tham khảo bảng mã lỗi (Fault code) để tự khắc phục nhanh khi xảy ra sự cố.
VI. Phương Minh – Đơn vị phân phối chính hãng biến tần ABB ACS180-04S-03A7-1
Với nhiều năm kinh nghiệm trong ngành tự động hóa, Phương Minh là đối tác uy tín của ABB tại Việt Nam, chuyên cung cấp biến tần ACS180-04S-03A7-1 chính hãng, đầy đủ CO-CQ, bảo hành chính hãng 12 tháng. Sản phẩm luôn có sẵn, giao hàng nhanh trên toàn quốc.
Lý do nên mua ACS180-04S-03A7-1 tại Phương Minh:
- Hàng chính hãng 100% từ ABB, không qua trung gian.
- Tư vấn kỹ thuật chuyên sâu, hỗ trợ chọn đúng model theo nhu cầu thực tế.
- Giá cạnh tranh – chiết khấu hấp dẫn cho đại lý, dự án.
- Giao hàng nhanh chóng, kiểm tra hàng trước khi thanh toán.
- Hỗ trợ cài đặt, đấu nối, lập trình tận nơi (nếu cần).
Đặc biệt dịch vụ hậu mãi và bảo hành tại Phương Minh:
- Bảo hành chính hãng 12 tháng, hỗ trợ đổi mới trong vòng 7 ngày nếu lỗi từ nhà sản xuất.
- Đội ngũ kỹ sư hỗ trợ sau bán hàng qua điện thoại, Zalo, hoặc trực tiếp tại công trình.
- Cung cấp catalogue, sơ đồ đấu nối, tài liệu kỹ thuật, hướng dẫn cài đặt miễn phí.
Biến tần ABB ACS180-04S-03A7-1 là giải pháp điều khiển công suất nhỏ, thiết kế nhỏ gọn, dễ lắp đặt, phù hợp cho các ứng dụng bơm, quạt, băng tải nhẹ với hiệu suất ổn định và tiết kiệm năng lượng. Đây là lựa chọn lý tưởng cho doanh nghiệp vừa và nhỏ cần thiết bị chất lượng, giá cả hợp lý và hỗ trợ kỹ thuật tốt.
