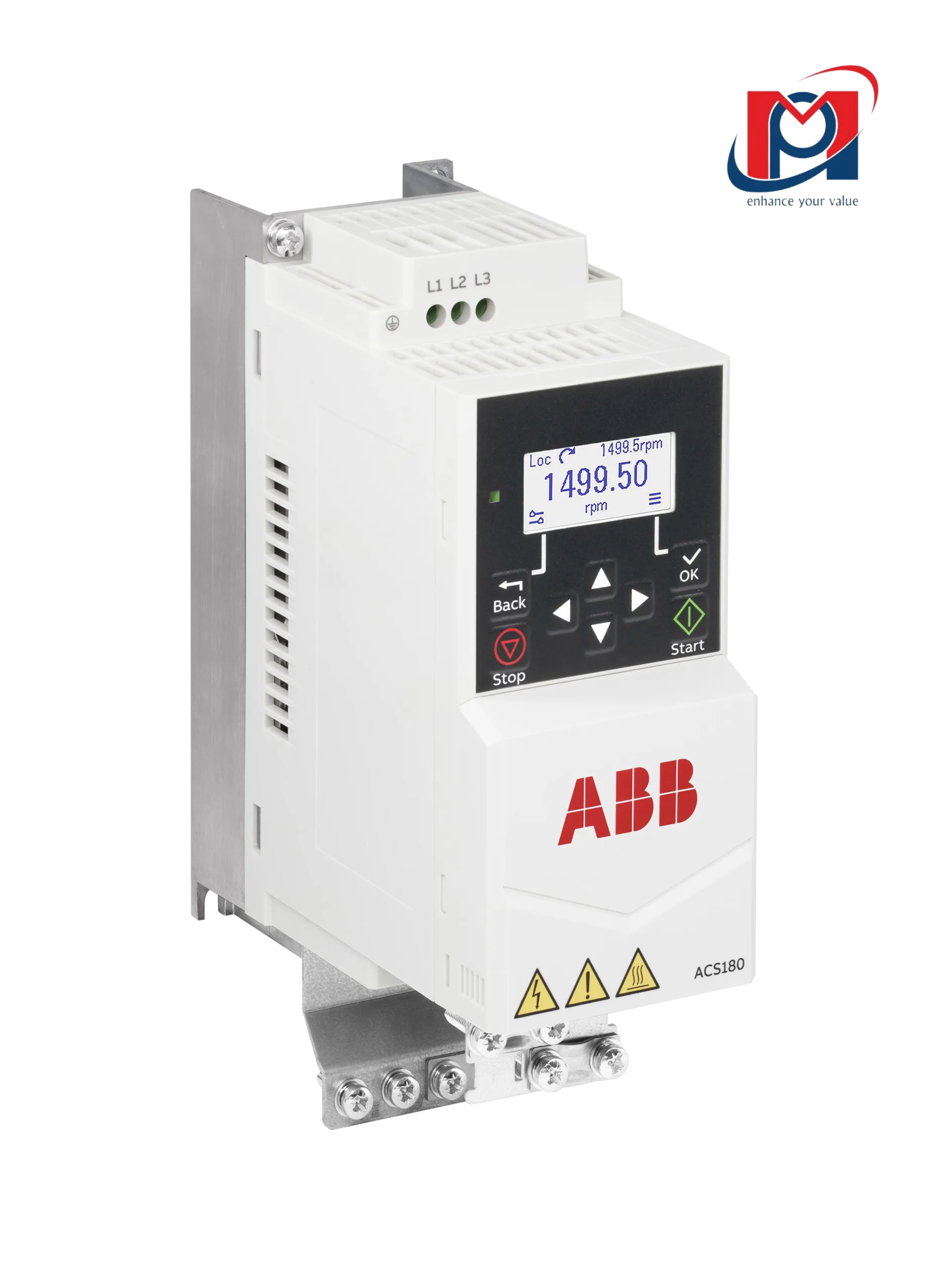

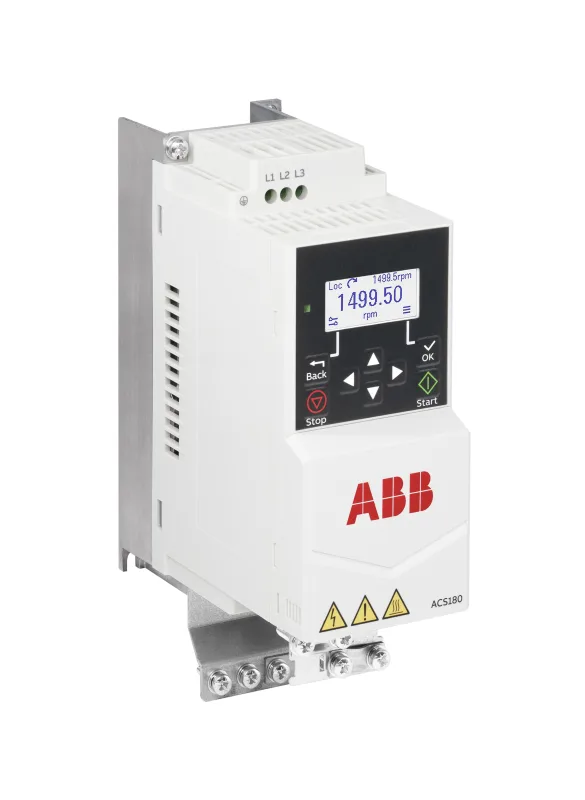

Biến tần ABB ACS180-04S-02A4-1 là lựa chọn lý tưởng cho các hệ thống máy móc công suất nhỏ, cần độ chính xác cao và tiết kiệm không gian. Với công suất 0.37kW, nguồn 1 pha vào – 3 pha ra, tích hợp sẵn chức năng an toàn STO, bộ lọc EMC C2, và khả năng điều khiển vector hiện đại, ACS180 mang lại hiệu suất ổn định và dễ dàng lắp đặt cho các ứng dụng như băng tải, quạt, bơm, máy đóng gói… Đây là giải pháp điều khiển thông minh, đáng tin cậy cho các nhà sản xuất cần tối ưu hóa hệ thống mà vẫn đảm bảo chi phí hợp lý.

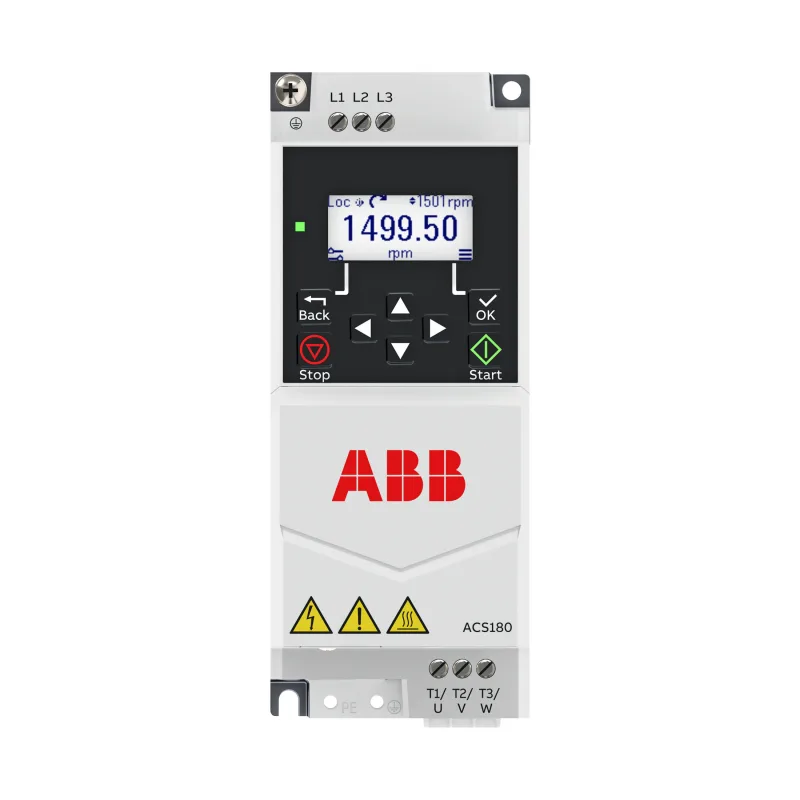

I. Mô tả tổng quan biến tần ACS180-04S-02A4-1
Biến tần ACS180-04S-02A4-1 là model thuộc dòng ACS180 của ABB – giải pháp điều khiển động cơ hiệu quả, nhỏ gọn, được thiết kế dành riêng cho các ứng dụng máy móc và thiết bị công suất nhỏ. Thiết bị này có công suất 0.37kW, dòng ra định mức 2.4A, sử dụng nguồn 1 pha 200–240V AC đầu vào và cấp điện 3 pha 240V AC đầu ra.
ACS180-04S-02A4-1 tích hợp nhiều tính năng hiện đại như điều khiển vector không cảm biến (sensorless vector control), chức năng an toàn Safe Torque Off (STO), bộ lọc EMC C2 tích hợp sẵn và khả năng lập trình logic đơn giản. Với thiết kế đạt chuẩn IP20, thiết bị phù hợp lắp trong tủ điều khiển, đặc biệt lý tưởng cho các ứng dụng như băng tải, máy trộn, máy đóng gói, quạt, bơm trong các dây chuyền sản xuất nhỏ gọn.
Ngoài ra, biến tần còn hỗ trợ giao tiếp Modbus RTU qua cổng RS-485, dễ dàng cấu hình qua phần mềm Drive Composer hoặc bàn phím điều khiển. Nhờ độ tin cậy cao và hiệu suất ổn định, ACS180-04S-02A4-1 là lựa chọn tối ưu cho các hệ thống tự động hóa cần tiết kiệm chi phí và không gian mà vẫn đảm bảo hiệu năng vận hành.
II. Đánh giá ưu/nhược điểm biến tần ACS180-04S-02A4-1
Dưới đây là bài đánh giá ưu điểm và nhược điểm của biến tần ABB ACS180-04S-02A4-1, giúp bạn có cái nhìn tổng quan và chính xác trước khi lựa chọn thiết bị:
1. Ưu điểm
– Thiết kế nhỏ gọn, dễ lắp đặt: Kích thước tối ưu (frame R0), phù hợp lắp trong các tủ điện nhỏ hoặc không gian hẹp.
– Hiệu suất điều khiển cao: Hỗ trợ điều khiển vector không cảm biến (sensorless vector control) giúp tăng độ chính xác và khả năng phản hồi của động cơ.
– Tích hợp nhiều tính năng tiêu chuẩn: Có sẵn chức năng Safe Torque Off (STO), bộ lọc EMC C2, điều khiển PID cơ bản, tiết kiệm chi phí phụ kiện ngoài.
– Giao tiếp truyền thông đơn giản: Hỗ trợ RS-485/Modbus RTU giúp dễ tích hợp vào hệ thống điều khiển tự động hiện có.
– Dễ cấu hình và vận hành: Giao diện thân thiện, hỗ trợ phần mềm Drive Composer của ABB cho cài đặt nhanh và giám sát trạng thái thiết bị.
– Độ bền cao, đáng tin cậy: ACS180-04S-02A4 được thiết kế cho tuổi thọ hoạt động trên 10 năm, bo mạch phủ bảo vệ, chịu nhiệt tốt, phù hợp môi trường công nghiệp nhẹ.
2. Nhược điểm
– Công suất thấp, giới hạn ứng dụng: Với công suất chỉ 0.37kW, thiết bị chỉ phù hợp cho các động cơ công suất nhỏ; không phù hợp cho tải nặng hoặc động cơ lớn.
– Chưa hỗ trợ giao thức truyền thông công nghiệp mở rộng: Không có sẵn các giao thức nâng cao như PROFINET, EtherCAT, CANopen như các dòng cao hơn (ví dụ: ACS380).
– Không có bàn phím rời mặc định: Một số phiên bản không đi kèm bàn phím mở rộng (nếu cần màn hình hiển thị nâng cao phải mua thêm phụ kiện).
– Chỉ hỗ trợ nguồn 1 pha: Model này chỉ dùng nguồn 1 pha 200–240V, nên không phù hợp cho hệ thống sử dụng điện 3 pha trực tiếp.
Tóm lại, biến tần ABB ACS180-04S-02A4-1 là lựa chọn tối ưu cho các ứng dụng máy móc nhỏ cần điều khiển tốc độ ổn định, chi phí hợp lý và dễ lắp đặt. Tuy hạn chế về công suất và giao thức cao cấp, nhưng bù lại, nó mang lại hiệu quả cao, tính an toàn tốt và độ tin cậy lâu dài – rất phù hợp cho hệ thống tự động hóa nhỏ hoặc các giải pháp OEM.
III. Bảng thông số kỹ thuật của ABB ACS180-04S-02A4-1
Bảng thông số kỹ thuật chi tiết của biến tần ABB ACS180-04S-02A4-1 dưới đây hy vọng sẽ giúp bạn dễ dàng nắm bắt các đặc điểm chính về điện áp, dòng điện, công suất và chức năng tích hợp để lựa chọn và sử dụng hiệu quả.
Thông tin chung |
||||||||||
| Tên sản phẩm | ACS180-04S-02A4-1 | |||||||||
| Mã sản phẩm | 3AXD50000716562 | |||||||||
| Dòng sản phẩm | ACS180 | |||||||||
| Mô tả danh mục | Mô-đun truyền động máy móc LV AC, IEC: Pn 0,37 kW, 2,4 A, 230 V, UL: Pld 0,5 Hp, 2,4 A, 230 V (ACS180-04S-02A4-1) | |||||||||
Kỹ thuật |
||||||||||
| Số lượng pha | 1 pha | |||||||||
| Mức độ bảo vệ | IP20 | |||||||||
| Loại vỏ NEMA | Loại mở | |||||||||
| Độ cao | 2000 mét | |||||||||
| Độ ẩm hoạt động (RH amb) | 5 … 95 | |||||||||
| Hệ số công suất | 0,98 | |||||||||
| Thông tin về nhiều loại pin | Không bao gồm pin/cell | |||||||||
| Tần số (f)
Kích thước khung |
47 … 63Hz
R0 |
|||||||||
| Điện áp đầu vào (U in) | 200 … 240V | |||||||||
| Kiểu lắp đặt | Mô-đun | |||||||||
| Giao thức truyền thông | MODBUS | |||||||||
| Số lượng giao diện phần cứng | Industrial Ethernet 0
Other 1 Parallel 0 PROFINET 0 RS-232 0 RS-422 0 RS-485 1 Serial TTY 0 USB 0 |
|||||||||
| Bao gồm | Đơn vị điều khiển
Kết nối máy tính |
|||||||||
| Đầu vào tương tự | 2 | |||||||||
| Đầu ra tương tự | 1 | |||||||||
| Số lượng đầu vào/ra kỹ thuật số | 4/2 | |||||||||
| Dòng điện đầu ra, sử dụng bình thường ( I n) | 2.4 A | |||||||||
| Dòng điện đầu ra, sử dụng quá tải nhẹ (ILD) | 2.4 A | |||||||||
| Dòng điện đầu ra, sử dụng nặng (IHD) | 1.8 A | |||||||||
| Công suất đầu ra, sử dụng bình thường (P n) | 0,37kW | |||||||||
| Công suất đầu ra, sử dụng quá tải nhẹ ( P LD) | 0,37kW | |||||||||
| Công suất đầu ra, sử dụng nặng ( P HD) | 0,25kW | |||||||||
| Tiêu thụ điện năng (@P cons) | 26 W | |||||||||
| Công suất đầu ra biểu kiến | 1 kV·A | |||||||||
Hiệu suất mô-đun truyền động hoàn chỉnh (IEC61800-9-2):
|
||||||||||
Kỹ thuật UL |
||||||||||
| Dòng điện đầu ra, sử dụng nặng (UL) | 1.8 A | |||||||||
| Dòng điện đầu ra, sử dụng quá tải nhẹ (UL) | 2.4 A | |||||||||
| Dòng điện đầu ra, sử dụng bình thường (UL) | – A | |||||||||
| Công suất đầu ra, sử dụng nặng (UL) | 0,33 HP | |||||||||
| Công suất đầu ra, sử dụng quá tải nhẹ (UL) | 0,5 HP | |||||||||
| Công suất đầu ra, sử dụng bình thường (UL) | 0,5 HP | |||||||||
Kích thước |
||||||||||
| Khối lượng tịnh của sản phẩm | 0,92kg
2,028 pound |
|||||||||
| Chiều sâu/Chiều dài ròng của sản phẩm | 143mm
5.630 in |
|||||||||
| Chiều cao lưới sản phẩm | 209mm
8.228 in |
|||||||||
| Chiều rộng lưới sản phẩm | 70mm
2,756 in |
|||||||||
| Gói cấp độ 1 Độ sâu/Chiều dài | 225mm
8.858 in |
|||||||||
| Chiều cao gói hàng cấp 1 | 115mm
4.528 in |
|||||||||
| Chiều rộng gói cấp 1 | 220mm
8.661 in |
|||||||||
| Gói cấp độ 1 Đơn vị | 1 thùng carton | |||||||||
Chứng nhận và Tiêu chuẩn |
||||||||||
| Tiêu chuẩn về sự phù hợp – CE | 3AXD10001117584 | |||||||||
| Ngày REACH | 20250320 | |||||||||
| Tiêu chuẩn REACH | 9AKK107992A7060 | |||||||||
| Thông tin REACH | Đúng – chứa các chất > 0,1 phần trăm khối lượng | |||||||||
| Ngày RoHS | 20230321 | |||||||||
| Thông tin RoHS | 3AXD10001117584 | |||||||||
| Tình trạng RoHS | Thực hiện theo Chỉ thị 2011/65/EU của EU và Sửa đổi 2015/863 ngày 22 tháng 7 năm 2019 | |||||||||
Phân loại và tiêu chuẩn bên ngoài |
||||||||||
| ETIM 9 | EC001857 – Bộ chuyển đổi tần số =< 1 kV | |||||||||
Môi trường |
||||||||||
| SCIP | 8df33f0d-6fb9-4799-9075-9031a17c1386 Phần Lan | |||||||||
| Thể loại WEEE | 5. Thiết bị nhỏ (Không có kích thước bên ngoài lớn hơn 50 cm) | |||||||||

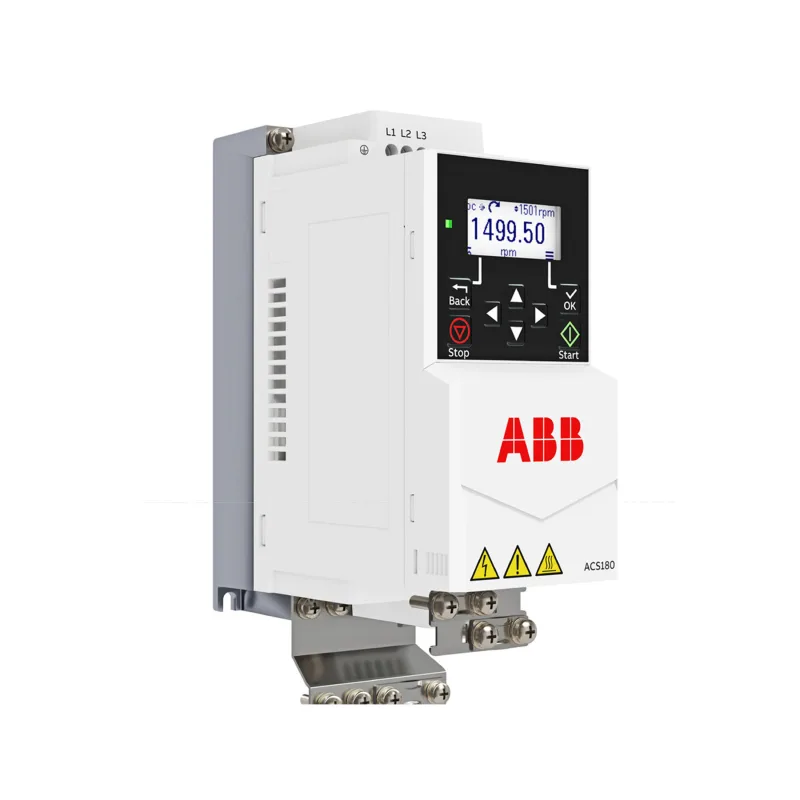

IV. Các ứng dụng tiêu biểu của biến tần ACS180-04S-02A4-1
Biến tần ABB ACS180-04S-02A4-1 với công suất 0.37kW và thiết kế nhỏ gọn, tích hợp nhiều tính năng điều khiển thông minh, được ứng dụng hiệu quả trong nhiều hệ thống công nghiệp nhẹ và thiết bị OEM. Dưới đây là các ứng dụng tiêu biểu của model này:
– Băng tải mini, băng tải phân loại: Điều khiển chính xác tốc độ băng tải trong các dây chuyền sản xuất nhỏ: đóng gói, lắp ráp điện tử, phân loại sản phẩm.
– Máy đóng gói, máy ép, máy dán nhãn: Giúp kiểm soát chuyển động mượt mà, ổn định tốc độ và giảm rung cho các cơ cấu truyền động cơ khí.
– Hệ thống quạt hút, quạt cấp khí nhỏ: Điều chỉnh tốc độ theo nhu cầu gió, tiết kiệm điện năng, tăng tuổi thọ quạt trong hệ HVAC hoặc tủ điện.
– Máy bơm nước mini/tuần hoàn: Điều chỉnh lưu lượng theo áp suất đặt trước (nhờ chức năng điều khiển PID tích hợp), thích hợp cho hệ thống làm mát, tưới tiêu, hoặc xử lý nước nhỏ.
– Máy trộn, máy khuấy nhỏ: Tăng/giảm tốc độ mượt, giúp bảo vệ cơ khí và nâng cao hiệu suất trộn trong ngành thực phẩm, hóa chất nhẹ.
– Máy móc OEM và tủ điều khiển tích hợp: Nhờ kích thước nhỏ và tính năng đầy đủ, rất phù hợp cho các nhà chế tạo máy hoặc hệ thống điều khiển đóng gói sẵn.
Lý do ACS180-04S-02A4-1 phù hợp cho các ứng dụng trên:
- Nguồn vào 1 pha tiện dụng (phổ biến ở nhà xưởng nhỏ).
- Công suất nhỏ phù hợp tải nhẹ.
- Có điều khiển vector, điều khiển PID, STO an toàn..
- Bộ lọc EMC tích hợp sẵn – tiết kiệm không gian và chi phí
- Thiết kế IP20 – phù hợp lắp trong tủ điện công nghiệp tiêu chuẩn.

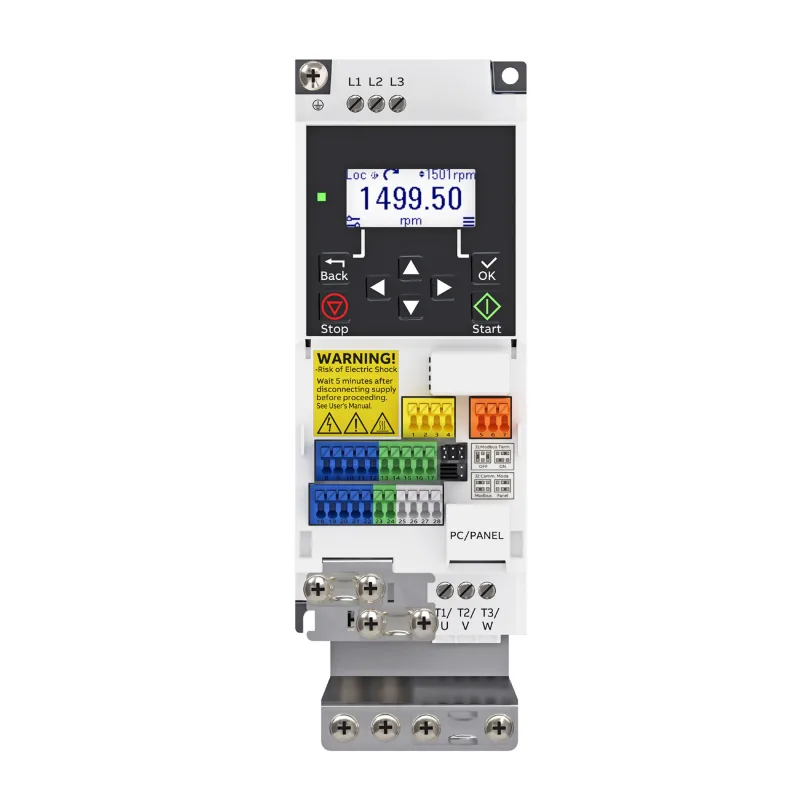

V. Hướng dẫn lắp đặt và sử dụng biến tần ACS180-04S-02A4-1
Dưới đây là hướng dẫn lắp đặt và vận hành biến tần ABB ACS180-04S-02A4-1, giúp bạn triển khai thiết bị một cách hiệu quả và an toàn:
1. Lắp đặt vật lý
- Vị trí lắp: Gắn biến tần vào tủ điện hoặc bảng điều khiển, nơi khô ráo, thoáng khí, tránh gần nguồn nhiệt >50 °C.
- Gắn lên rail hoặc panel: Có thể sử dụng phụ kiện như kit DIN-rail BDRK-01/02 (mua thêm nếu cần).
- Khoảng cách thông gió: Đảm bảo khoảng cách bên cạnh ít nhất 5–10 cm để tránh quá nhiệt.
2. Đấu nối điện
– Nguồn vào:
- Kết nối dây nguồn 1 pha 200–240 VAC vào các đầu L và N.
- Đảm bảo sử dụng CB hoặc cầu chì phù hợp để bảo vệ đầu vào (2–4 A, theo dòng vào biến tần).
– Đầu ra động cơ:
- Kết nối ba pha đầu ra U, V, W tới động cơ.
- Kiểm tra cực động cơ, đảm bảo các đầu dây chắc chắn để giảm nhiễu, mất pha.
– Massa (Earth/Ground): Nối PE chắc chắn để đảm bảo an toàn khi có lỗi rò.
– EMC Filter: ACS180 tích hợp bộ lọc EMC C2/C3/C4, tuy nhiên bạn nên để khoảng cách dây dẫn gọn gàng để tránh nhiễu
3. Kết nối điều khiển
Cổng RS‑485/Modbus RTU: Dùng để giao tiếp với PLC hoặc hệ thống điều khiển tập trung.
– Bàn phím điều khiển:
- Sử dụng bàn phím tích hợp sẵn.
- Có thể gắn bàn phím rời (ví dụ ACS-BP‑C) nếu muốn thao tác thuận tiện
– Kết nối phần mềm: Dùng Drive Composer (qua cable USB/RS485) để cấu hình tham số, giám sát và chẩn đoán.
4. Vận hành và cấu hình cơ bản
– Cấp nguồn và khởi động: Bật nguồn chính, biến tần sẽ khởi động và hiển thị giao diện ban đầu.
– Cài đặt tham số khởi động (via Quick Start): Sử dụng hướng dẫn “Quick Start” để đặt các thông số quan trọng như dòng định mức, tần số cao/thấp, luật điều khiển vector.
– Kiểm tra chức năng bảo vệ:
- Kiểm tra STO an toàn, lỗi quá dòng, quá nhiệt, mất pha…
- Điều chỉnh mức bảo vệ theo ứng dụng.
Induction chạy thử:
- Vận hành động cơ không tải ở tốc độ thấp (~5–10 Hz) kiểm tra chiều quay, tiếng ồn.
- Sau khi đúng, tăng dần tốc độ đến giá trị yêu cầu (thường 50–60 Hz).
Tối ưu hoạt động:
- Tinh chỉnh PID nếu sử dụng làm bơm/quạt.
- Dùng Adaptive Programming nếu cần lập trình logic tùy chỉnh.
Giám sát và bảo trì:
- Theo dõi lỗi, dòng điện, nhiệt độ qua phần mềm hoặc bàn phím.
- Vệ sinh định kỳ khe tản gió, kiểm tra kết nối điện và ăn mòn đầu đấu.
