Cảm biến ánh sáng là gì? Nguyên lý, sơ đồ mạch và cách đấu chi tiết từ A-Z

Trong kỷ nguyên công nghệ thông minh và xu hướng tiết kiệm năng lượng, các thiết bị tự động hóa ngày càng trở nên phổ biến trong cả đời sống sinh hoạt lẫn sản xuất công nghiệp. Một trong những linh kiện đóng vai trò cốt lõi trong hệ thống này chính là cảm biến ánh sáng.

Nhờ khả năng nhận biết cường độ ánh sáng môi trường để tự động bật/tắt thiết bị, công nghệ này không chỉ mang lại sự tiện nghi vượt trội mà còn giúp tối ưu hóa lượng điện năng tiêu thụ. Vậy cảm biến ánh sáng là gì, nguyên lý hoạt động ra sao và làm thế nào để ứng dụng dòng cảm biến này hiệu quả nhất? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

1. Cảm biến ánh sáng là gì?

Cảm biến ánh sáng (tên tiếng Anh là Light Sensor) là một thiết bị quang điện được thiết kế để nhận biết và chuyển đổi các biến đổi về cường độ ánh sáng của môi trường xung quanh thành tín hiệu điện.

Thiết bị này hoạt động tương tự như một “mắt thần”, liên tục giám sát mức độ sáng/tối để truyền thông tin về bộ điều khiển. Khác với các công tắc cơ học truyền thống đòi hỏi con người phải trực tiếp thao tác, các hệ thống tích hợp cảm biến này giúp thiết bị tự động vận hành một cách thông minh và độc lập.

Hiện nay, bộ phận quan trọng nhất cấu thành nên phần lớn các loại cảm biến nhận diện ánh sáng phổ thông là quang điện trở (LDR – Light Dependent Resistor). Giá trị điện trở của LDR sẽ thay đổi tỷ lệ nghịch với cường độ ánh sáng chiếu vào nó: ánh sáng càng mạnh thì điện trở càng giảm và ngược lại.

2. Nguyên lý hoạt động của mạch cảm biến ánh sáng

Về cơ bản, một mạch cảm biến ánh sáng hoạt động dựa trên hiệu ứng quang điện trong. Quy trình vận hành này được chia làm các giai đoạn cụ thể như sau:

1. Thu nhận ánh sáng: Khi các hạt photon ánh sáng chiếu vào bề mặt của linh kiện nhạy sáng (quang trở hoặc photodiode), các electron trong vật liệu bán dẫn sẽ hấp thụ năng lượng.
2. Thay đổi tính chất điện: Năng lượng photon giúp các electron giải phóng khỏi liên kết, trở thành electron tự do. Quá trình này làm thay đổi đáng kể độ dẫn điện (hoặc giá trị điện trở) của linh kiện.
3. Xử lý tín hiệu: Bộ so sánh điện áp (thường dùng IC LM393 trong các mô-đun) sẽ đo lường sự thay đổi điện áp đi qua quang trở và so sánh với một ngưỡng giá trị thiết lập sẵn (được điều chỉnh qua biến trở).
4. Kích hoạt đầu ra: Khi ánh sáng môi trường xuống thấp hơn ngưỡng cài đặt, mạch sẽ phát tín hiệu kích hoạt rơ-le (Relay) để đóng mạch điện, cấp nguồn cho các thiết bị đèn chiếu sáng.

3. Tìm hiểu về Mô đun cảm biến ánh sáng phổ biến

Sử dụng các mô đun cảm biến ánh sáng bán sẵn (như mô-đun quang trở LDR 5mm tích hợp Rơ-le) là giải pháp tối ưu và nhanh chóng.

3.1 Cấu tạo của một mô-đun tiêu chuẩn:

• Cảm biến LDR: Nhận diện mức độ sáng tối.
• Biến trở (Potentiometer): Cho phép người dùng xoay điều chỉnh độ nhạy (ngưỡng ánh sáng cần kích hoạt).
• IC So sánh (LM393): Xử lý tín hiệu analog từ quang trở sang tín hiệu số (Digital).
• Đèn LED báo hiệu: Gồm LED nguồn và LED tín hiệu trạng thái đầu ra.
• Cổng kết nối: Chân cấp nguồn (VCC, GND) và chân ra tín hiệu (DO – Digital Output, AO – Analog Output) hoặc tích hợp sẵn Relay đóng ngắt tiếp điểm.

3.2 Ứng dụng của mô đun cảm biến ánh sáng:

Nhờ kích thước nhỏ gọn và dễ lập trình (tương thích tốt với Arduino, Raspberry Pi, ESP32), dòng mô-đun này được ứng dụng rộng rãi để:

• Chế tạo mô hình nhà thông minh (Smart Home) tự động mở rèm, bật đèn khi trời tối.
• Thiết kế robot dò đường, robot hướng hướng nắng.
• Làm hệ thống cảnh báo hoặc đo lường cường độ sáng trong các nhà kính nông nghiệp công nghệ cao.

4. Sơ đồ mạch cảm biến ánh sáng tiêu chuẩn

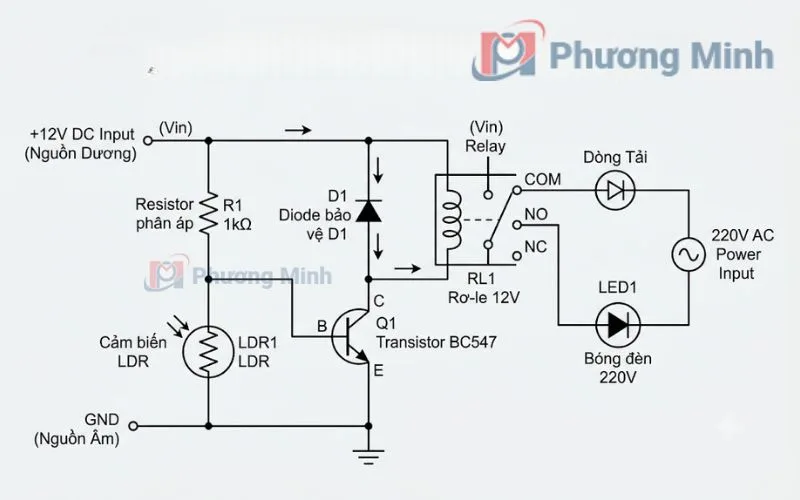

Để tự tay chế tạo hoặc hiểu sâu cách thức vận hành của thiết bị, bạn cần nắm rõ sơ đồ mạch cảm biến ánh sáng. Dưới đây là sơ đồ mạch cơ bản ứng dụng Transistor và Quang trở (LDR) để điều khiển bật ngắt đèn:

Giải thích sơ đồ:

• Khi trời sáng: Ánh sáng mạnh chiếu vào LDR làm điện trở của nó giảm mạnh xuống mức rất thấp. Hầu hết dòng điện từ nguồn sẽ đi qua LDR chảy thẳng về cực âm (GND). Điện áp tại cực Base (B) của Transistor không đủ cao (Vb < 0.7V), Transistor ở trạng thái khóa (Tắt). Rơ-le không được cấp điện, đèn Tắt.
• Khi trời tối: Điện trở của LDR tăng vọt lên đến hàng Mega-ohm (MΩ). Dòng điện bị cản lại, buộc phải dịch chuyển qua điện trở phân áp đi thẳng vào cực Base (B). Điện áp $V_B$ tăng cao, kích mở Transistor hoạt động. Dòng điện chạy từ cực C sang cực E, kích hoạt Rơ-le hút tiếp điểm, mạch cơ học đóng lại và đèn tự động Bật.

5. Hướng dẫn cách đấu cảm biến ánh sáng chi tiết tại nhà

Đối với các thiết bị thương mại được bán trên thị trường như công tắc cảm biến ánh sáng (dùng nguồn 220V để bật tắt đèn đường, đèn sân vườn), nhà sản xuất luôn thiết kế các dây đầu ra được phân chia theo màu sắc rất rõ ràng.

Dưới đây là cách đấu cảm biến ánh sáng an toàn và chính xác tuyệt đối theo quy chuẩn chung:

Chuẩn bị:

• Công tắc cảm biến (thường có 3 dây: Đỏ, Đen, Trắng hoặc Nâu, Xanh Dương, Đỏ).
• Bóng đèn led hoặc thiết bị cần điều khiển.
• Băng dính điện, kìm cắt dây, bút thử điện.

Các bước đấu nối (Quy chuẩn dây Đen – Đỏ – Trắng):

• Bước 1: Ngắt hoàn toàn nguồn điện tổng trước khi thực hiện để đảm bảo an toàn.
• Bước 2: Xác định dây cấp nguồn cấp vào cảm biến. Tiến hành nối dây Đen của cảm biến vào dây Pha (dây Nóng – L) của nguồn điện 220V.
• Bước 3: Nối dây Trắng của cảm biến chung với dây Trung tính (dây Nguội – N) của nguồn điện, đồng thời nối chung với 1 đầu dây của bóng đèn.
• Bước 4: Nối dây còn lại của bóng đèn vào dây Đỏ (dây tải) của cảm biến.
• Bước 5: Bọc kín các mối nối bằng băng keo cách điện. Bật nguồn điện và tiến hành test thử nghiệm. Sử dụng một chiếc túi nilon đen che kín mắt cảm biến để giả lập trời tối, nếu đèn sáng lên là bạn đã đấu nối thành công.

6. Các ứng dụng thực tế phổ biến nhất hiện nay

Công nghệ cảm biến quang học này đã đi sâu vào mọi lĩnh vực của đời sống:

• Tự động bật đèn đường, đèn cao áp đô thị khi mặt trời lặn và tắt khi bình minh.
• Tự động điều chỉnh độ sáng màn hình (Auto-brightness) trên điện thoại di động, máy tính bảng, tivi để bảo vệ mắt người dùng và tiết kiệm pin.
• Kết hợp với hệ thống camera giám sát để tự động kích hoạt đèn hồng ngoại quay ban đêm.
• Tự động đóng/mở hệ thống rèm cửa theo hướng nắng và cường độ bức xạ mặt trời.

7. Kết luận

Cảm biến ánh sáng là một giải pháp đột phá, đóng vai trò cầu nối giúp các thiết bị điện tử trở nên “thông minh” và thân thiện hơn với môi trường. Việc thấu hiểu từ bản chất khái niệm, nguyên lý hoạt động của mạch cảm biến ánh sáng cho đến cách đấu cảm biến ánh sáng tại nhà sẽ giúp bạn dễ dàng làm chủ công nghệ, tối ưu hóa hệ thống chiếu sáng và tiết kiệm chi phí năng lượng một cách hiệu quả nhất.
