Cầu Dao Đảo Chiều Là Gì? Hướng Dẫn Lắp Đặt Và Lựa Chọn Thiết Bị

Hệ thống điện gặp sự cố có thể gây thiệt hại nghiêm trọng. Việc sử dụng nguồn điện dự phòng là điều cần thiết. Tuy nhiên, kết nối sai quy cách có thể gây chập cháy thiết bị. Đây là lúc mạng lưới điện cần trang bị cầu dao đảo chiều. Thiết bị này giúp quản lý và chuyển đổi nguồn điện an toàn. Bài viết dưới đây sẽ phân tích chi tiết nguyên lý hoạt động của khí cụ này.

1. Cầu dao đảo chiều là gì?

Cầu dao đảo chiều (hay cầu dao hai chiều) là một khí cụ điện chuyên dụng. Thiết bị này dùng để chuyển đổi nguồn điện cung cấp cho tải. Quá trình chuyển mạch có thể thực hiện bằng tay hoặc tự động. Khí cụ này giúp cách ly nguồn điện lưới và máy phát điện. Thiết bị thường dùng cho mạng điện có điện áp dưới 500V. Dòng điện định mức của nó có thể đạt tới mức vài ngàn Ampe.

Chức năng chính trong mạch điện

Thiết bị này đảm bảo chỉ có duy nhất một nguồn điện kết nối với tải. Cơ chế này mang lại các giá trị vận hành cốt lõi:

• Bảo vệ thiết bị: Ngăn hai nguồn điện cấp vào hệ thống cùng một lúc. Điều này tránh hiện tượng đoản mạch và hỏng hóc máy phát.
• Hạn chế rủi ro: Giảm thiểu nguy cơ sự cố do thao tác sai lệch.
• Tăng tính linh hoạt: Hỗ trợ chuyển đổi nguồn cung cấp nhanh chóng. Mạng lưới điện duy trì được sự liền mạch khi hoạt động.

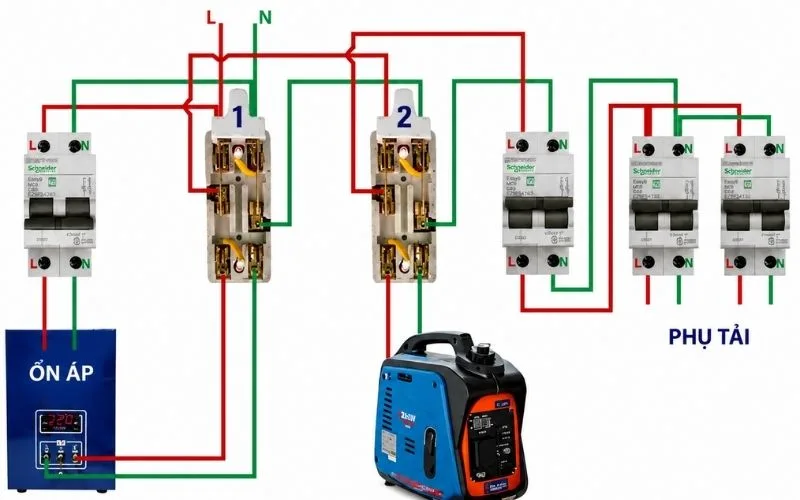

2. Nguyên lý hoạt động của cầu dao đảo chiều

Cơ chế hoạt động của thiết bị dựa trên ba vị trí tiếp điểm cơ bản. Các vị trí này được thiết kế để chống xung đột điện áp.

• Vị trí 1 (ON nguồn A): Kết nối hệ thống tải với nguồn điện lưới.
• Vị trí 0 (OFF): Ngắt kết nối toàn bộ phụ tải khỏi các nguồn. Đây là trạng thái ngắt mạch để tiến hành bảo trì.
• Vị trí 2 (ON nguồn B): Kết nối tải với nguồn máy phát điện dự phòng.

Khi gạt cần điều khiển, thiết bị luôn đi qua vị trí số 0. Cơ chế này đảm bảo hai nguồn không bao giờ nối song song. Đối với hệ thống chuyển mạch tự động, quá trình này diễn ra nhờ các cảm biến. Mọi rủi ro chạm chập giữa hai nguồn cung cấp được loại bỏ.

3. Phân loại thiết bị phổ biến hiện nay

Thị trường cung cấp nhiều dòng sản phẩm phục vụ các nhu cầu khác nhau. Việc phân loại thường dựa trên số pha và cơ chế điều khiển.

Phân loại theo số pha điện

• Cầu dao đảo chiều 1 pha: Phù hợp với mạng lưới điện dân dụng và văn phòng nhỏ. Hệ thống này sử dụng 2 dây dẫn (dây nóng và dây nguội).
• Cầu dao đảo chiều 3 pha: Dành riêng cho nhà xưởng và công nghiệp nặng. Thiết bị đồng bộ chuyển mạch cho cả ba pha điện. Nó giúp duy trì độ ổn định cho các máy móc công suất lớn.

Phân loại theo cơ chế vận hành

• Cầu dao thủ công (MTS): Người dùng trực tiếp gạt cần cơ học để chuyển nguồn. Ưu điểm là cấu tạo đơn giản và chi phí đầu tư thấp.
• Cầu dao tự động (ATS): Thiết bị tự nhận diện sự cố mất điện lưới. Nó sẽ kích hoạt máy phát và tự động chuyển nguồn. Hệ thống này phù hợp cho cơ sở cần nguồn điện liên tục.

4. Lợi ích vận hành khi lắp đặt thiết bị

Trang bị khí cụ chuyển mạch mang lại nhiều lợi ích thiết thực. Nó cải thiện trực tiếp hiệu quả vận hành của doanh nghiệp:

• Nâng cao mức độ an toàn: Hạ tầng điện được bảo vệ khỏi rủi ro xung đột pha.
• Bảo vệ tuổi thọ máy móc: Việc chuyển nguồn có kiểm soát giúp hạn chế hiện tượng sốc điện. Các linh kiện điện tử nhạy cảm ít bị ảnh hưởng tiêu cực.
• Duy trì nhịp sản xuất: Hệ thống tự động chuyển mạch diễn ra cực kỳ nhanh chóng. Tiến độ kinh doanh của doanh nghiệp không bị gián đoạn.

5. Tiêu chí chọn mua cầu dao đảo chiều chuẩn kỹ thuật

Để hệ thống hoạt động trơn tru, bạn cần đánh giá kỹ các thông số cơ bản. Đầu tiên là xác định số pha điện (1 pha hay 3 pha) theo hạ tầng. Tiếp theo là xác định dòng điện định mức (Rated Current). Thông số của cầu dao phải lớn hơn tổng tải tiêu thụ. Nếu tổng tải hệ thống là 60A, bạn nên cân nhắc lắp đặt thiết bị 80A.

Bên cạnh đó, công suất thiết bị cần tương thích với công suất máy phát điện. Về thương hiệu, bạn nên ưu tiên các hãng sản xuất thiết bị công nghiệp lớn. Thiết Bị Điện Công Nghiệp Phương Minh hiện đang phân phối chính thức sản phẩm của Schneider, ABB và CHINT.

6. Câu hỏi thường gặp (FAQ)

Thiết bị này có thay thế Aptomat (CB) được không?

Câu trả lời là không. Aptomat có chức năng ngắt mạch tự động khi quá tải. Trong khi đó, cầu dao đảo chiều chỉ dùng để luân chuyển nguồn cấp. Một tủ điện chuẩn cần trang bị đồng thời cả hai loại khí cụ này.

Việc tự đấu nối cầu dao có an toàn không?

Việc thi công bắt buộc phải do kỹ thuật viên có chứng chỉ thực hiện. Các thao tác đấu nối sai quy cách rất dễ dẫn đến hỏa hoạn. Không nên tự ý thay đổi sơ đồ dây điện nếu thiếu chuyên môn cơ bản.

Nơi cung cấp thiết bị đóng cắt chính hãng?

Bạn nên mua hàng tại các đại lý phân phối ủy quyền. Thiết Bị Điện Công Nghiệp Phương Minh cung cấp các dòng sản phẩm của Schneider, CHINT và ABB. Chúng tôi cung cấp đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ. Khách hàng có thể gọi số 0983 426 969 để nhận báo giá chi tiết. Để tìm hiểu thêm về kỹ thuật, vui lòng truy cập website thietbidiencongnghiep.com.vn
