Việc lắp đặt và thiết lập ban đầu cho các sản phẩm ATS48 cũng không quá phức tạp, tuy nhiên người dung cần hiểu rõ từng chức năng và các ký hiệu thông báo để cài đặt chính xác nhất. Đừng lo, sau đây là hướng dẫn chi tiết dành cho bạn.

Khởi động mềm Schneider Altistart 48 là sản phẩm hữu ích sử dụng để khởi động và dừng động cơ, cũng như bảo vệ hệ thống khỏi các sự cố.

Dưới đây sẽ là hướng dẫn cơ bản cài đặt khởi động mềm Schneider Altistart 48 tiếng Việt dành cho những kỹ thuật viên chuyên nghiệp, các thao tác sai có thể dẫn đến các sự cố như hỏng hóc thiết bị… Nếu gặp khó khăn trong quá trình cài đặt, hãy gọi ngay đến Hotline hỗ trợ kỹ thuật của Phương Minh nhé.

Chuẩn bị trước khi cài đặt ATS48

Đầu tiên, bạn cần đảm bảo sản phẩm không bị hư hỏng hoặc va đập trong quá trình vận chuyển. Điều này rất quan trọng vì các sản phẩm bị móp méo, hư hỏng dễ gây ra các lỗi hoạt động không hiệu quả hoặc chập điện.

Tiếp theo, bạn phải chắc chắn là nguồn điện và loại động cơ của bạn phù hợp với khởi động mềm Schneider mà bạn chuẩn bị lắp đặt. Điều này sẽ được tư vấn rất kỹ trong lúc chọn mua tại Phương Minh.

Ngoài ra bạn cũng nên lưu ý lắp đặt thiết bị trong điều kiện nhiệt độ trong phòng, toà nhà thuận lợi, không quá nóng, lý tưởng sẽ là khoảng dưới 40 độ C.

Hướng dẫn lắp đặt khởi động mềm Schneider Altistart 48 – ATS48

1.     Lắp đặt ATS48 vào đúng vị trí, đặt sản phẩm theo hướng thẳng đứng

2.     Đấu nối dây soft starter ATS48 theo sơ đồ:



Sơ đồ đấu động lực của soft starter ATS48

Hình 1 – Sơ đồ đấu động lực của soft starter ATS48

Sơ đồ mẫu:

Sơ đồ mẫu soft starter ATS48

Hình 2: Sơ đồ mẫu soft starter ATS48

Sơ đồ các chân điều khiển

Hình 3 – Sơ đồ các chân điều khiển

Ký hiệu

Giải thích chức năng

CL1 – CL2

Cấp nguồn điều khiển cho ATS48

R1A – R1C

Chân rơ-le báo lỗi sự cố ATS48

R2A – R2C

Chân rơ-le cho công tắc tơ bypass

R3A – R3C

Chân rơ-le báo ATS48 được cấp nguồn

Stop

Lệnh dừng

Start

Lệnh khởi động

LI3

Đầu vào logic cho lập trình

LI4

Đầu vào logic cho lập trình

24+

Nguồn 24 V

LO+

Nguồn cho đầu ra logic

LO1

Đầu ra logic

LO2

Đầu ra logic

AO1 – COM

Đầu ra tương tự

PTC1, PTC2

Đầu nối tới can nhiệt đặt trong cuộn dây

3.     Cấp nguồn gián tiếp cho Schneider Altistart 48

Cấp điện cho ATS48 qua các chân CL1 và CL2, khi đó thiết bị sẽ hiển thị nLP, báo hiệu là nguồn điện đang tắt.

4.     Cấp nguồn trực tiếp cho ATS48

Bật CB nguồn để đưa nguồn điện vào các đầu 1/L1 – 3/L2 – 5/L3 của bộ khởi động mềm ATS48.

Lúc này bạn sẽ thấy trên màn hình ATS48 hiển thị rdY, nghĩa là ATS48 đã sẵn sàng để lập trình hoặc làm việc.

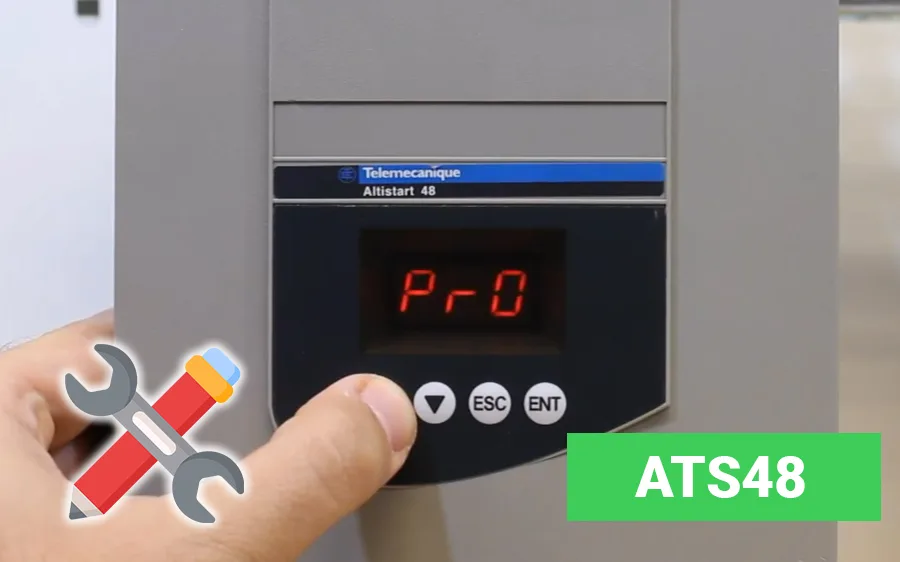

5.     Hướng dẫn cách truy cập để cài đặt thông số Altistart 48

Trước khi đi vào các thiết lập chi tiết thì dưới đây là hướng dẫn các bước bấm và chọn menu trên ATS48, bạn có thể bấm theo sơ đồ sau để vào mục cài đặt bạn muốn:

Hướng dẫn cách truy cập để cài đặt thông số Altistart 48

Ví dụ, để truy cập thông số ACC trong menu setting, ta bấm theo sơ đồ sau:

Hướng dẫn cách truy cập để cài đặt thông số Altistart 48

6.     Thiết lập lại các giá trị mặc định

Trước khi điều chỉnh thông số, bạn nên thiết lập lại sản phẩm về cài đặt mặc định khi xuất xưởng. Cách làm như sau:

DrC > FCS > Yes > Nhấn giữ Enter khoảng 2 giây cho đến khi thấy màn hình nhấp nháy là hoàn tất.

7.     Cài đặt các thông số của động cơ

Bạn vào menu cài đặt theo các bước: Set > In (A): Cài đặt dòng định mức động cơ

Trong mục này sẽ cho phép bạn thiết lập các thông số sau:

Ký hiệu

Hướng dẫn

ILt

Giới hạn dòng tối đa, chỉnh tối đa (500% dòng định mức của ATS48). Đơn vị tính bằng Ampe.

Nếu yêu cầu dòng khởi động thấp thì chỉnh thấp, nếu động cơ không khởi động được thì bạn có thể tăng giới hạn này lên.

ACC

Thời gian tăng tốc, đơn vị là giây

DEC

Thời gian giảm tốc, đơn vị là giây

t90

Điện áp khởi động từ 0 – 100% áp định mức. Nếu không khởi động được thì tiến hành tăng điện áp này

StY

Lựa chọn cách dừng cho động cơ. Để dừng mềm chỉnh = “d”. dừng tự do = “F”

tLS

Thời gian cho phép khởi động tối đa, nếu khởi động quá thời gian cài đặt này thì soft start trip báo lỗi, cần lưu ý chỉnh ACC nhỏ hơn tLS

8.     Cài đặt tính năng bảo vệ động cơ trên ATS48

Bạn vào menu cài đặt theo hướng dẫn:

Pro > tHP: Cấp bảo vệ quá tải của động cơ, bạn cần xem trên nhãn của động cơ có Class 10 hay Class 20 để chọn giá trị phù hợp.

Pro > tLS: Thời gian cho phép khởi động tối đa, nếu thời gian khởi động vượt quá thời gian này thì soft start trip sẽ báo lỗi, lúc này cần lưu ý chỉnh ACC nhỏ hơn tLS.

9.     Cài đặt các chức năng điều khiển

Bạn vào mục drC và điều chỉnh các thông số trong các mục:

bst: Torque boost – tạo ra xung điện áp với mục đích để tăng moment khởi động, điều chỉnh lại khi động cơ không khởi động được

CLP: Kích hoạt chức năng điều khiển mô-men, thiết lập theo hướng dẫn bên dưới.

  • Đặt giá trị là “On” nếu bạn muốn kích hoạt chức năng điều khiển mô-men.
  • Đặt giá trị là “Off” nếu sử dụng nhiều động cơ đấu song song hoặc công suất của động cơ nhỏ hơn công suất biến tần khá nhiều.

10.     Những lưu ý khi cài đặt

  • Nên cài đặt thời gian khởi động trong khoảng 12 giây nếu bạn dùng ATS48 cho bơm quạt.
  • Nên cài đặt thời gian giảm tốc vừa phải, nếu khi giảm tốc bị lỗi quá tải (hiển thị OLF) thì cần điều chỉnh giảm thời gian giảm tốc.

11.     Cài đặt truyền thông

Để cài đặt truyền thông cho Altistart 48 thì bạn sẽ vào mục COP, sau đó vào tiếp:

  • Add: Khai báo địa chỉ modbus của ATS48, chỉnh bằng địa chỉ khai báo trên PLC
  • Tbr: Thiết lập tốc độ truyền (Baud rate), chỉnh bằng tốc độ của serial line khai báo trên PLC
  • For: Modbus format (8O1, 8E1, 8N1, 8N2), chỉnh bằng với serial line khai báo trên PLC

Lưu ý: Sau khi cài đặt xong, bạn cần tắt nguồn điều khiển và bật lại để cài đặt có hiệu lực.

Trên đây là các bước cơ bản nhất để cài đặt khởi động và dừng mềm Schneider Altistart 48. Nếu còn thắc mắc hoặc cần hỗ trợ gì bạn có thể liên hệ hỗ trợ kỹ thuật của Phương Minh để được tư vấn thêm.
