HƯỚNG DẪN CÀI ĐẶT CƠ BẢN BIẾN TẦN ABB ACS580

Bạn mới tiếp cận biến tần ABB ACS580 và chưa biết bắt đầu từ đâu? Bài viết này sẽ hướng dẫn bạn từng bước cài đặt cơ bản biến tần ABB ACS580 – từ đấu nối nguồn, nhập thông số động cơ cho đến vận hành thử bằng keypad. Với giao diện thân thiện và trợ lý khởi động thông minh, chỉ cần vài phút là bạn có thể khởi động hệ thống một cách an toàn, hiệu quả.

I. Tổng quan về biến tần ABB ACS580

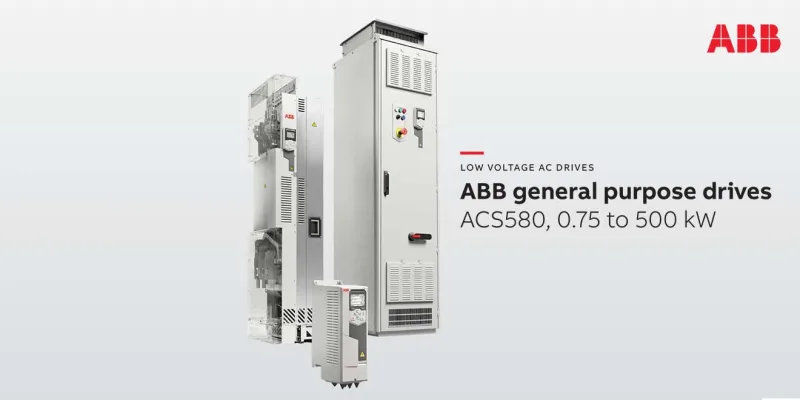

ACS580 là dòng biến tần thuộc phân khúc trung cấp của hãng ABB (Thụy Sỹ). Sản phẩm được thiết kế nhằm tối ưu hóa hiệu suất vận hành, tiết kiệm năng lượng và dễ sử dụng. Thiết bị phù hợp cho các ứng dụng quạt, bơm, băng tải, máy nén khí, hệ thống HVAC…

Ưu điểm nổi bật của biến tần ABB ACS580 gồm:

Hiệu suất cao: Đáp ứng được các yêu cầu điều khiển phức tạp.
Tích hợp sẵn nhiều tính năng: Giảm thiểu việc cần thêm phụ kiện.
Dễ cài đặt và sử dụng: Hỗ trợ giao diện thân thiện với người dùng.
Tiết kiệm năng lượng: Giảm tiêu thụ điện năng cho động cơ lên đến 20–50%.
Giảm chi phí vận hành: Hạn chế mài mòn cơ khí nhờ khởi động mềm và điều khiển tốc độ mượt.
Độ bền cao: Thiết kế chắc chắn, phù hợp môi trường công nghiệp.
Tính linh hoạt cao: Phù hợp nhiều loại tải và ứng dụng.

ACS580 là dòng biến tần thuộc phân khúc trung cấp của hãng ABB (Thụy Sỹ).

Dòng biến tần ACS580 thường được dùng trong các ngành: công nghiệp chế biến; nhà máy thực phẩm và đồ uống; xử lý nước – nước thải và hệ thống tòa nhà thông minh.

II. Các bước chuẩn bị trước khi cài đặt biến tần ABB ACS580

Việc chuẩn bị đúng và đầy đủ trước khi cài đặt sẽ giúp giảm thiểu rủi ro, tiết kiệm thời gian và đảm bảo thiết bị hoạt động ổn định sau khi đấu nối. Dưới đây là các bước quan trọng cần thực hiện:

1. Đọc kỹ tài liệu hướng dẫn

– Trước tiên, cần đọc kỹ:

Quick Start Guide (Hướng dẫn khởi động nhanh – đi kèm theo máy)
User Manual (HDS) – có đầy đủ thông tin đấu nối, sơ đồ, thông số kỹ thuật

– Mẹo: Bạn có thể tải bản PDF từ website chính thức của ABB nếu mất sách hướng dẫn.

2. Kiểm tra thiết bị và phụ kiện đi kèm

Biến tần ABB ACS580 (mới, chưa hư hỏng vật lý).
Keypad điều khiển (có sẵn, gắn liền hoặc rời).
Bộ phụ kiện bắt tủ (mounting kit) – nếu cần.
Terminal cover (nắp che đầu dây).
Tài liệu kỹ thuật

3. Kiểm tra điều kiện lắp đặt

Nhiệt độ môi trường: từ -15°C đến +50°C (không có sương, hơi nước).
Không gian lắp đặt: Đảm bảo đủ khoảng cách thông gió theo hướng dẫn (tối thiểu 10–20cm xung quanh).
Lắp trong tủ điện hoặc khu vực khô ráo, ít bụi.

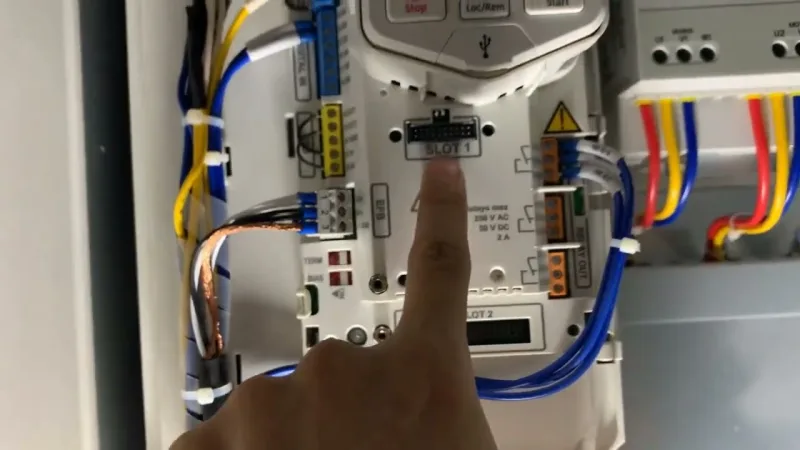

Đảm bảo đủ khoảng cách thông gió theo hướng dẫn (tối thiểu 10–20cm xung quanh).

4. Chuẩn bị thông số động cơ

– Lấy từ nameplate (nhãn động cơ):

Công suất (kW hoặc HP)
Điện áp định mức (V)
Dòng điện định mức (A)
Tần số định mức (Hz)
Tốc độ (RPM) hoặc số cực

– Các thông số này sẽ được nhập vào biến tần ở bước cấu hình ban đầu.

5. Chuẩn bị dụng cụ cần thiết

Tuốc nơ vít 2 cạnh và 4 cạnh (loại nhỏ).
Đồng hồ vạn năng.
Ampe kìm (nếu kiểm tra dòng tải sau khi chạy thử).
Dây điện nguồn, dây ra động cơ.
Cầu dao bảo vệ (MCB/ELCB), contactor (nếu cần).
Cáp tín hiệu điều khiển (cho I/O hoặc analog).

6. Kiểm tra nguồn điện cấp

Nguồn 3 pha 380–480VAC (đảm bảo ổn định, không lệch pha).
Đo thử điện áp trước khi cấp nguồn vào biến tần..
Nếu dùng nguồn phát từ máy phát/diesel, cần chống sụt áp

7. Lập sơ đồ đấu nối sơ bộ

– Xác định rõ:

Vị trí nguồn vào (L1, L2, L3)
Ngõ ra động cơ (U, V, W)
Cổng điều khiển (terminal X1, X2,… nếu cần điều khiển ngoài)
Tiếp địa (PE)

– Lưu ý: Không đấu ngược pha U–V–W nếu không chắc về chiều quay động cơ. Kiểm tra bằng cách chạy thử.

8. Kiểm tra an toàn trước khi cấp điện

Tất cả đầu nối đã siết chặt.
Không có vật lạ trong biến tần.
Động cơ không đang tải nặng hoặc kẹt cơ khí.
Đảm bảo có hệ thống ngắt nguồn khẩn cấp.

III. Hướng dẫn cài đặt biến tần ABB ACS580

Biến tần ABB ACS580 được thiết kế với giao diện thân thiện và công cụ hỗ trợ cài đặt thông minh, giúp người dùng dễ dàng đưa thiết bị vào vận hành chỉ trong vài bước đơn giản. Tuy nhiên, để đảm bảo quá trình hoạt động ổn định, chính xác và an toàn, việc cài đặt đúng ngay từ đầu là điều rất quan trọng. Dưới đây là hướng dẫn chi tiết các bước cài đặt cơ bản, từ đấu nối điện cho đến cấu hình thông số trên keypad dành cho kỹ thuật viên và người dùng mới.

1. Bước 1: Đấu nối điện

– Nguồn vào:

Cổng đấu dây: L1, L2, L3 (nguồn 3 pha 380–480VAC).
Sử dụng cầu dao bảo vệ hoặc aptomat để ngắt nguồn khi cần.

– Ngõ ra động cơ:

Cổng đấu dây: U, V, W nối với động cơ 3 pha.
Đảm bảo động cơ đã được nối tiếp địa đúng kỹ thuật.

– Tiếp địa (Ground):

Đấu tiếp địa tại vị trí được ký hiệu PE (Protective Earth)

– Tín hiệu điều khiển (nếu có):

Terminal X1 (hoặc tương đương) dùng cho:

Tín hiệu Start/Stop (tiếp điểm số)
Tín hiệu điều khiển tốc độ (analog 0–10V hoặc 4–20mA)

2. Bước 2: Cấp nguồn và khởi động

Bật CB nguồn.
Biến tần sẽ hiển thị màn hình chào mừng và khởi chạy Startup Assistant

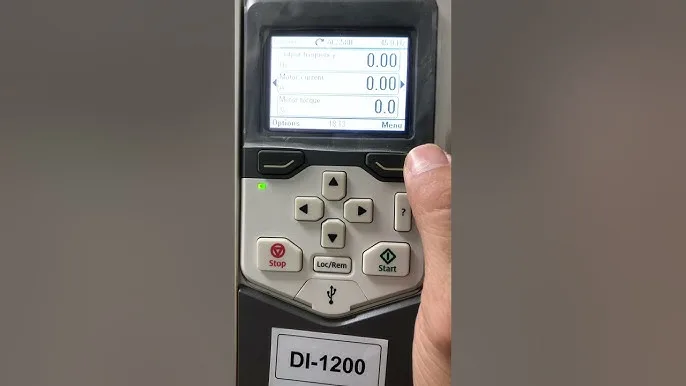

3. Bước 3: Cấu hình ban đầu trên KEYPAD

Biến tần ABB ACS580 có giao diện Startup Assistant rất dễ sử dụng. Làm theo các bước sau:

– Chọn ngôn ngữ → English (hoặc ngôn ngữ khác nếu hỗ trợ).

– Chọn loại điều khiển:

Scalar (U/f) – nếu tải nhẹ, không yêu cầu mô-men chính xác (quạt, bơm).
Vector control – nếu tải nặng cần điều khiển mô-men (máy nghiền, cẩu, băng tải)

– Nhập thông số động cơ: Sao chép từ tem động cơ – nameplate.

Thông số	Nhập vào biến tần
Điện áp định mức	Motor nominal voltage
Dòng điện định mức	Motor nominal current
Tần số	Motor frequency
Tốc độ	Motor nominal speed (RPM)

– Cấu hình tốc độ và thời gian:

Max frequency: Ví dụ 50 Hz hoặc 60 Hz.
Min frequency: Thường là 0 Hz.
Acceleration time: 5–10 giây.
Deceleration time: 5–10 giây.

– Chọn vị trí điều khiển

Local (Keypad) – điều khiển trên tay.
Remote (I/O, truyền thông) – điều khiển ngoài.

4. Bước 4: Vận hành thử

– Chạy từ keypad:

Nhấn nút Hand → Nhấn Start.
Vặn núm để tăng/giảm tốc độ.
Nhấn Stop để dừng.

– Kiểm tra chiều quay:

Nếu động cơ quay ngược → Đảo bất kỳ 2 dây U–V–W

– Chạy từ ngoài (Remote)

Cài lại chế độ điều khiển: Menu → Primary Settings → Control Location → Remote.
Đấu tín hiệu Start/Stop và tốc độ analog theo sơ đồ.

5. Bước 5: Lưu cấu hình (RECOMMENDED)

Bạn có thể sao lưu cấu hình hiện tại bằng cách:

Menu → Parameters → Save to Keypad → OK
Sử dụng khi cần reset hoặc nhân bản sang biến tần khác.

Gợi ý kiểm tra sau cài đặt:

Mục cần kiểm tra	Yêu cầu
Nguồn cấp	Ổn định, đúng điện áp
Chiều quay động cơ	Đúng yêu cầu
Không có cảnh báo/lỗi	Màn hình không hiển thị Fault hoặc Alarm
Nhiệt độ hoạt động	Không quá nóng khi chạy vài phút

Biến tần ABB ACS580 được thiết kế với trình hướng dẫn cài đặt thông minh, dễ sử dụng kể cả với người mới bắt đầu. Tuy nhiên, với các chức năng nâng cao như PID, điều khiển nhóm bơm, hay kết nối Modbus/Profibus, bạn nên tham khảo thêm tài liệu chuyên sâu hoặc nhờ kỹ sư hỗ trợ.

IV. Lưu ý khi cài đặt biến tần ABB ACS580

Việc cài đặt biến tần ABB ACS580 cần tuân thủ nghiêm ngặt các yêu cầu kỹ thuật để đảm bảo thiết bị hoạt động ổn định, bền bỉ và an toàn cho cả người sử dụng lẫn hệ thống. Dưới đây là những lưu ý quan trọng bạn không nên bỏ qua:

1. Ngắt nguồn hoàn toàn trước khi đấu nối

Luôn ngắt nguồn điện cấp trước khi đấu dây nguồn và động cơ.
Chờ ít nhất 5 phút sau khi ngắt điện để tụ xả hoàn toàn, tránh nguy cơ giật điện.

2. Đảm bảo tiếp địa đúng kỹ thuật

Biến tần và động cơ phải được nối tiếp địa riêng biệt, đúng tiêu chuẩn.
Tuyệt đối không dùng chung dây tiếp địa với các thiết bị điều khiển khác.

3. Không đấu nhầm dây nguồn và động cơ

Nguồn cấp 3 pha → đấu vào L1, L2, L3.
Đầu ra động cơ → đấu vào U, V, W.
Đấu sai sẽ gây lỗi, hỏng biến tần hoặc làm động cơ quay ngược.

4. Nhập đúng thông số động cơ

Các thông số như điện áp, dòng điện, tần số, tốc độ phải khớp với nhãn động cơ.
Nếu nhập sai, biến tần có thể không điều khiển chính xác hoặc báo lỗi.

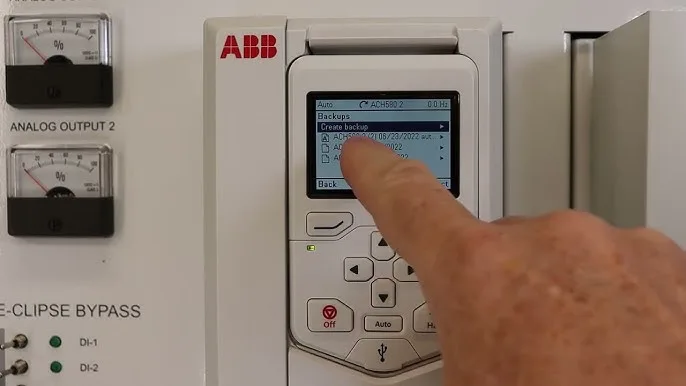

Việc cài đặt biến tần ABB ACS580 cần tuân thủ nghiêm ngặt các yêu cầu kỹ thuật

5. Kiểm tra chiều quay động cơ

Sau khi chạy thử, nếu động cơ quay ngược → đảo 2 trong 3 dây U–V–W.
Không nên đổi pha nguồn đầu vào để điều chỉnh chiều quay.

6. Đảm bảo thông gió và nhiệt độ môi trường

Không lắp biến tần ở nơi kín, nóng, nhiều bụi hoặc hơi ẩm.
Chừa khoảng cách thông gió tối thiểu 10–20 cm xung quanh thiết bị.

7. Sử dụng đúng loại tín hiệu điều khiển

Nếu dùng analog: Chọn đúng loại (0–10V hoặc 4–20mA), tránh đấu nhầm gây hỏng mạch.
Nếu điều khiển ngoài (remote), cần cài đúng chế độ và đấu tín hiệu khớp sơ đồ.

8. Lưu cấu hình sau khi cài đặt

Sau khi cài đặt xong, nên sao lưu cấu hình vào keypad hoặc ghi lại thông số để khôi phục nhanh khi cần.

9. Không tháo/lắp khi biến tần đang hoạt động

Không gắn hoặc tháo keypad, module truyền thông, dây tín hiệu khi biến tần đang chạy hoặc còn điện.

10. Lắp thiết bị bảo vệ phù hợp

Nên lắp thêm:

CB/mCB để bảo vệ quá tải.
Contactor + relay nhiệt (nếu cần).
Bộ lọc nhiễu (EMC filter) – nếu môi trường yêu cầu khắt khe.

V. Mua biến tần biến tần ABB ACS580 ở đâu uy tín – giá tốt?

Công ty TNHH Dịch vụ Sản xuất Phương Minh là một địa chỉ uy tín chuyên cung cấp các thiết bị điện công nghiệp, bao gồm cả biến tần ABB dòng ACS580. Đơn vị cam kết cung cấp hàng chính hãng, giao hàng nhanh chóng và hỗ trợ kỹ thuật tận tình.

Mua biến tần biến tần ABB ACS580 chính hãng tại Phương Minh

Ưu điểm khi mua biến tần ABB tại Phương Minh:

Sản phẩm chính hãng: Đảm bảo chất lượng và nguồn gốc rõ ràng.
Giá cả cạnh tranh: Cung cấp nhiều lựa chọn với mức giá hợp lý và cạnh tranh.
Dịch vụ hỗ trợ kỹ thuật: Tư vấn, lắp đặt và bảo trì chuyên nghiệp.
Giao hàng nhanh chóng: Đảm bảo tiến độ và an toàn trong vận chuyển.

Khi mua biến tần ABB ACS580 bạn cần lưu ý:

– Xác định rõ nhu cầu sử dụng: Chọn công suất và tính năng phù hợp với ứng dụng thực tế.

– Kiểm tra thông số kỹ thuật: Đảm bảo biến tần đáp ứng yêu cầu về điện áp, dòng điện và tần số.

– Yêu cầu hỗ trợ kỹ thuật: Đảm bảo có dịch vụ hỗ trợ cài đặt và bảo trì sau mua.

Kết luận

Việc cài đặt biến tần ABB ACS580 không quá phức tạp nhờ vào giao diện thân thiện và trình trợ lý khởi động thông minh. Tuy nhiên, để thiết bị hoạt động hiệu quả và ổn định, người dùng cần thực hiện đúng các bước từ chuẩn bị, đấu nối, nhập thông số động cơ, kiểm tra chiều quay đến thiết lập chế độ điều khiển. Đặc biệt, đừng quên các lưu ý về an toàn điện, tiếp địa và môi trường lắp đặt để tránh sự cố đáng tiếc.

Nếu bạn là kỹ thuật viên mới bắt đầu, hãy làm quen với biến tần thông qua keypad trước khi tích hợp vào hệ thống điều khiển nâng cao. Còn với hệ thống phức tạp hơn như kết nối PLC, truyền thông Modbus, PID bơm/quạt… bạn nên tham khảo thêm tài liệu chuyên sâu hoặc liên hệ đội kỹ thuật hỗ trợ.
