CÁCH DÙNG KEYPAD CÀI ĐẶT VÀ ĐIỀU KHIỂN BIẾN TẦN ABB

CÁCH SỬ DỤNG KEYPAD CÀI ĐẶT VÀ ĐIỀU KHIỂN BIẾN TẦN ABB

Bạn đang tìm cách cài đặt và điều khiển biến tần ABB nhưng chưa quen với giao diện phím bấm (keypad)? Đừng lo! Với thiết kế trực quan và thân thiện, keypad của biến tần ABB cho phép người dùng dễ dàng cấu hình thông số, điều chỉnh tốc độ, cũng như theo dõi hoạt động của thiết bị mà không cần phần mềm phức tạp. Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách sử dụng keypad từ A đến Z – từ cách khởi động, thay đổi tần số, đến thiết lập các thông số cơ bản giúp bạn vận hành hệ thống một cách tối ưu và hiệu quả nhất.

I. Tổng quan về keypad của biến tần ABB

Keypad trên biến tần (hay còn gọi là bàn phím điều khiển) là một bộ phận quan trọng giúp người dùng tương tác và điều khiển biến tần. Keypad được sử dụng để cài đặt các thông số hoạt động của biến tần như tần số, tốc độ động cơ, chế độ hoạt động và các chức năng khác.

Keypad của biến tần ABB thường bao gồm các bộ phận sau:

– Màn hình hiển thị LED hoặc LCD: hiển thị trạng thái, thông số, mã lỗi.

– Các nút chức năng:

LOC/REM: Chuyển giữa điều khiển cục bộ (Local) và từ xa (Remote).
START/STOP: Khởi động và dừng biến tần.
UP/DOWN: Tăng/giảm giá trị hoặc di chuyển trong menu.
ENTER: Xác nhận lựa chọn.
ESC: Thoát về menu trước đó.

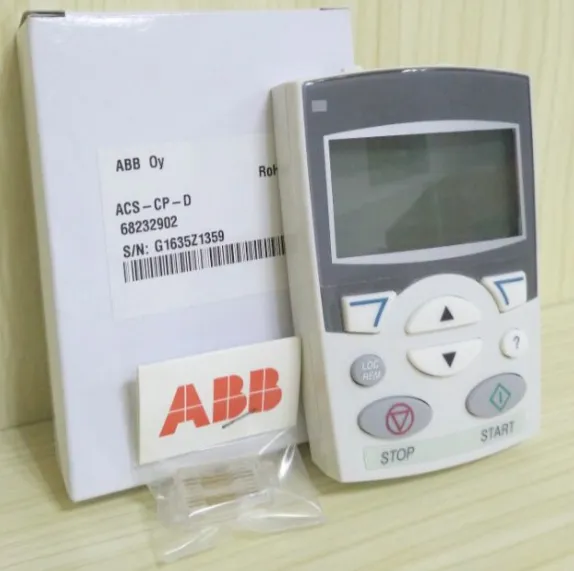

Keypad trên biến tần là một bộ phận quan trọng giúp người dùng tương tác và điều khiển biến tần.

II. Cách sử dụng keypad để cài đặt và điều khiển biến tần ABB

Dưới đây là hướng dẫn chi tiết cách sử dụng keypad để cài đặt và điều khiển biến tần ABB, áp dụng cho các dòng phổ biến như ABB ACS180, ACS385, ACS580 và ACS880. Nội dung có thể điều chỉnh tùy theo model cụ thể, nhưng cấu trúc và nguyên tắc sử dụng keypad đều khá tương đồng.

1. Quy trình cài đặt cơ bản qua Keypad

– Bước 1: Khởi động biến tần

Cấp nguồn cho biến tần.
Kiểm tra màn hình hiển thị khởi động và trạng thái sẵn sàng.

– Bước 2: Chuyển sang chế độ điều khiển Local

Nhấn nút LOC/REM → màn hình hiển thị “LOC” (nếu đang ở REM).
Lúc này bạn có thể điều khiển trực tiếp từ keypad.

– Bước 3: Vào menu cài đặt

Nhấn nút MENU hoặc ENTER (tùy dòng).
Dùng phím ▲ / ▼ để chọn nhóm thông số.

Ví dụ nhóm thông số trong ABB ACS580:

99: Cài đặt nhanh (Quick Setup)
10: Điều khiển motor
20: Cài đặt bảo vệ
30: Điều khiển tần số
50: Giao tiếp

2. Cài đặt thông số cơ bản

Ví dụ với nhóm 99 – Quick Setup:

9901 – Motor nominal voltage: nhập điện áp định mức motor.
9902 – Motor nominal current: nhập dòng định mức motor.
9903 – Motor nominal frequency: thường là 50Hz.
9904 – Motor nominal speed (RPM).
9905 – Control mode: chọn Scalar (U/f) hoặc Vector Control.

Sau khi nhập từng thông số, hãy nhấn ENTER để lưu.

3. Chạy thử và điều khiển tốc độ

– Chạy thử:

Đảm bảo đã chuyển sang chế độ LOC.
Nhấn START.
Biến tần sẽ khởi động động cơ theo cài đặt tốc độ hiện tại.

– Điều chỉnh tần số (tốc độ):

Dùng ▲ / ▼ để thay đổi tần số cài đặt.
Quan sát động cơ thay đổi tốc độ theo thời gian thực.

4. Dừng motor và thoát menu

Nhấn STOP để dừng động cơ.
Nhấn EXIT hoặc BACK nhiều lần để thoát khỏi menu.
Có thể chuyển lại chế độ REM để điều khiển từ PLC hoặc ngoài.

III. Lưu ý khi dùng keypad để cài đặt và điều khiển biến tần ABB

Tuân thủ và thực hiện các lưu ý quan trọng dưới đây khi sử dụng keypad để cài đặt và điều khiển biến tần ABB, giúp bạn tránh lỗi thường gặp và đảm bảo hệ thống hoạt động an toàn, hiệu quả.

1. Chuyển đúng chế độ điều khiển (Local/Remote)

Khi điều khiển từ keypad, phải chuyển sang chế độ Local (LOC) bằng nút LOC/REM.
Nếu đang ở Remote (REM), các nút Start/Stop và chỉnh tần số sẽ không hoạt động.
Luôn xác định rõ ai đang điều khiển – Keypad hay tín hiệu ngoài/PLC.

2. Không chỉnh thông số khi biến tần đang chạy (trừ khi cho phép)

Một số thông số như điện áp, dòng định mức, chế độ điều khiển… không nên thay đổi khi motor đang chạy.
Nếu bắt buộc phải chỉnh, hãy kiểm tra trạng thái cho phép trên tài liệu hướng dẫn.

3. Lưu cài đặt sau khi thay đổi

Sau khi chỉnh thông số, hãy nhấn ENTER (OK) để lưu.
Nếu chỉ điều chỉnh rồi thoát ra, thông số sẽ không được ghi nhớ.

4. Ghi chú lại các thông số cài đặt gốc

Trước khi thay đổi bất kỳ giá trị nào, nên ghi lại thông số ban đầu để dễ khôi phục nếu gặp lỗi.
Lưu ý này đặc biệt quan trọng khi thay đổi các thông số motor hoặc bảo vệ.

5. Theo dõi lỗi và cảnh báo trên màn hình

Nếu có lỗi (Fault), màn hình keypad sẽ hiển thị mã lỗi như F001, F002…
Không cố khởi động lại nếu chưa xử lý nguyên nhân.
Tra cứu mã lỗi trong manual ABB để xử lý đúng cách.

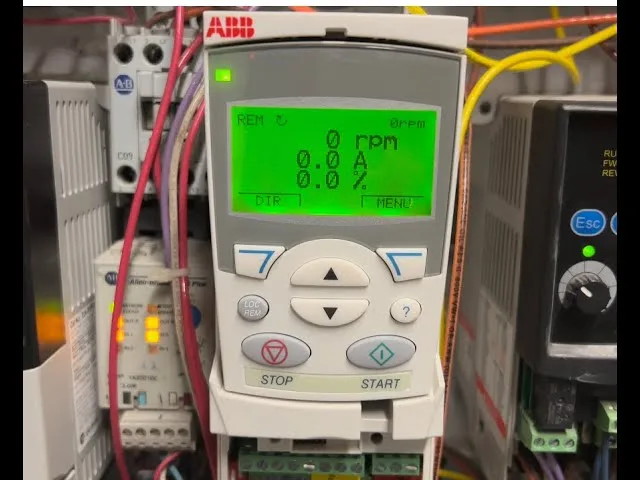

Trước khi thay đổi bất kỳ giá trị nào, nên ghi lại thông số ban đầu để dễ khôi phục nếu gặp lỗi.

6. Sử dụng đúng tổ hợp phím, tránh nhấn sai

Không nhấn liên tục nhiều phím cùng lúc (trừ khi yêu cầu).
Một số tổ hợp như Back + LOC/REM có thể reset biến tần tùy model, vì vậy cần cẩn trọng.

7. Đảm bảo keypad sạch sẽ, khô ráo

Keypad là bảng điều khiển điện tử, cần tránh nước, bụi và môi trường ẩm ướt.
Nếu sử dụng loại keypad rời (detachable), phải đảm bảo dây kết nối an toàn.

8. Đọc kỹ hướng dẫn theo từng model

Keypad của các dòng ABB (ACS180, ACS385, ACS580, ACS880…) có giao diện khác nhau.
Không áp dụng cùng một cách cho tất cả, hãy đọc User Manual đi kèm biến tần.

Việc sử dụng keypad để cài đặt và điều khiển biến tần ABB mang lại sự tiện lợi, chính xác và nhanh chóng trong quá trình vận hành. Với giao diện thân thiện và các chức năng đa dạng, người dùng có thể dễ dàng tùy chỉnh các thông số kỹ thuật phù hợp với từng ứng dụng cụ thể. Hiểu rõ cách sử dụng keypad không chỉ giúp tối ưu hiệu suất làm việc của biến tần mà còn góp phần nâng cao độ bền và tiết kiệm năng lượng cho hệ thống. Vì vậy, việc thành thạo thao tác trên keypad là bước quan trọng giúp bạn khai thác tối đa tiềm năng của biến tần ABB trong các dự án công nghiệp.
