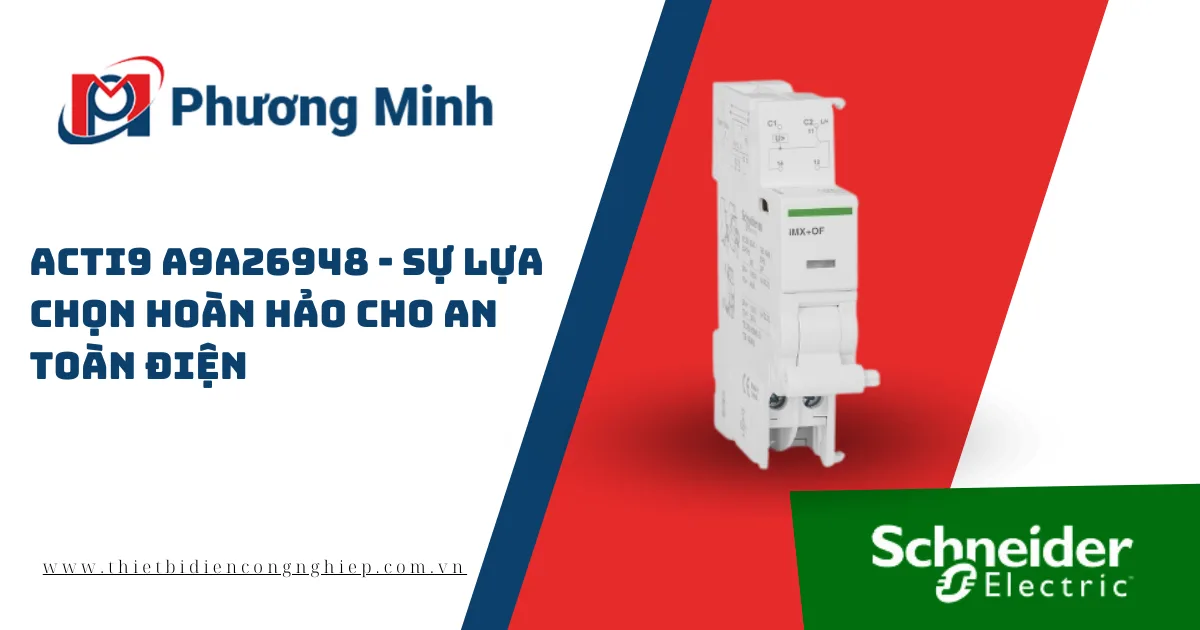

A9A26948 là mã sản phẩm thuộc danh mục thiết bị điện cao cấp được thiết kế để đáp ứng nhu cầu trong các hệ thống điện dân dụng và công nghiệp. Với sự kết hợp hoàn hảo giữa tính năng đột phá và độ bền cao, A9A26948 nhanh chóng trở thành lựa chọn hàng đầu cho các nhà thầu điện và các dự án quan trọng.

A9A26948 là thiết bị ngắt mạch tự động cao cấp, được sử dụng rộng rãi trong các hệ thống phân phối điện. Công dụng chính của thiết bị là đảm bảo an toàn cho mạng điện, phát hiện nhanh chóng các nguy cơ ngắn mạch, quá tải hay rò điện.

Cấu tạo và nguyên lý hoạt động Thiết bị A9A26948 bao gồm các thành phần chính như:

  1. Bộ phận ngắt mạch:
    • Giúp tắt nguồn điện khi xảy ra nguy cơ.
  2. Bộ phận đo lường dòng điện:
    • Phát hiện các biến động dòng.
  3. Khối xử lý tín hiệu:
    • Kiểm soát và xử lý tình huống nguy hiểm.

Nguyên lý hoạt động: Khi có sự biến động dòng điện vượt ngưỡng an toàn, A9A26948 sẽ ngay lập tức ngắt mạch, giúp ngăn ngừa nguy cơ hỏng hóc thiết bị hoặc nguy hiểm cho người sử dụng.

Thông số kỹ thuật nổi bật

Thông tin chính

Dòng sản phẩm

Acti9

Loại sản phẩm hoặc thành phần

Bộ ngắt mạch kiểu shunt trip với tiếp điểm OC

Tên viết tắt của thiết bị

iMX+OF

Cấu tạo tiếp điểm tín hiệu

1 C/O

[In] dòng điện định mức

AC-12 6 A ở 12 V, AC 50 Hz

AC-12 6 A ở 24 V, AC 50 Hz

DC-12 6 A ở 12 V, DC

DC-12 6 A ở 24 V, DC

[Uc] điện áp mạch điều khiển

12…24 V AC 50/60 Hz

12…24 V DC

Bước răng 9 mm

2

Bổ sung

Khả năng tương thích với dòng sản phẩm

Acti9 iC65

Acti9 ARA

Acti9 iDPN Vigi

Acti9 iID

Acti9 iSW-NA

Bộ ngắt mạch thu nhỏ đầu nối kép Acti9 RCA

Acti9 iDPN (phiên bản Trung Quốc)

Acti9 iC60

Acti9 iC40

Tín hiệu cục bộ

Đèn báo hành động

Kiểu lắp

Kiểu kẹp

Giá đỡ lắp

Ray DIN

Khả năng tương thích với thanh cái lược và khối phân phối

Phía trên: CÓ

Chiều rộng

18 mm

Màu sắc

Trắng

Kết nối – đầu nối

Đầu nối kẹp – 2 cáp 2,5 mm² – mềm có đầu cốt cáp

Đầu nối kẹp – 1 cáp 6 mm² – cứng

Đầu nối kẹp – 2 cáp 2,5 mm² – cứng

Đầu nối kẹp – 1 cáp 4 mm² – mềm

Mô-men siết

1 N.m

Mã tương thích

IMX+OF

Môi trường

Tiêu chuẩn

EN/IEC 60947-1

EN/IEC 60947-5-1

Nhiệt đới hóa

2 tuân theo EN/IEC 60947-5-1

Độ ẩm tương đối

95% ở 55 °C

Nhiệt độ không khí xung quanh để vận hành

-35…70 °C

Nhiệt độ không khí xung quanh để bảo quản

-40…85 °C

Đơn vị đóng gói

Đơn vị Loại Gói 1

PCE

Số Lượng Đơn vị trong Gói 1

1

Chiều Cao Gói 1

7,7 cm

Chiều Rộng Gói 1

8 cm

Chiều Dài Gói 1

9,5 cm

Khối Lượng Gói 1

82 g

Đơn vị Loại Gói 2

BB1

Số Lượng Đơn vị trong Gói 2

8

Chiều Cao Gói 2

8,5 cm

Chiều Rộng Gói 2

10 cm

Chiều Dài Gói 2

26,5 cm

Khối Lượng Gói 2

713 g

Đơn vị Loại Gói 3

S03

Số Lượng Đơn vị trong Gói 3

72

Chiều Cao Gói 3

30 cm

Chiều Rộng Gói 3

30 cm

Chiều Dài Gói 3

40 cm

Khối Lượng Gói 3

6,898 kg

Lợi ích khi sử dụng A9A26948

  1. An toàn cao: Bảo vệ hiệu quả trong mọi tình huống nguy hiểm.
  2. Độ bền vượt trội: Khả năng hoạt động lâu dài trong các điều kiện khác nghiệt.
  3. Dễ dàng lắp đặt: Thiết kế nhỏ gọn, tiết kiệm không gian.

Hướng dẫn lắp đặt

  1. Ngắt nguồn điện trước khi lắp.
  2. Đấu nối thiết bị vào mạng điện theo hướng dẫn của nhà sản xuất.
  3. Kiểm tra lại đầy đủ trước khi bật nguồn.

A9A26948 là sản phẩm lý tưởng cho những ai mong muốn đảm bảo an toàn và hiệu quả trong hệ thống điện. Hãy liên hệ ngay với Phương Minh để được tư vấn và đặt mua sản phẩm chính hãng với mức giá tốt nhất!
