“TẤT TẦN TẬT” VỀ BIẾN TẦN ACS180-04S-09A8-1 CỦA ABB

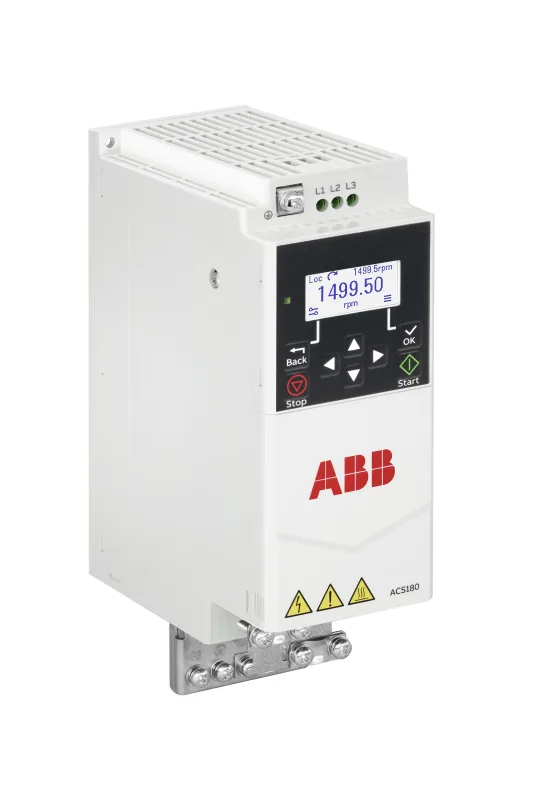

Biến tần ACS180-04S-09A8-1 của ABB là thiết bị điều khiển tốc độ động cơ 1 pha công suất 2.2 kW được ưa chuộng trong các ứng dụng công nghiệp nhẹ. Bài viết này sẽ cung cấp cho bạn toàn bộ thông tin từ cấu tạo, thông số kỹ thuật, ưu nhược điểm đến ứng dụng thực tế và hướng dẫn sử dụng chi tiết, giúp bạn hiểu rõ và vận hành hiệu quả thiết bị này trong hệ thống của mình.

I. Mô tả tổng quan biến tần ACS180-04S-09A8-1

Biến tần ABB ACS180-04S-09A8-1 là thiết bị điều khiển tốc độ động cơ điện thuộc dòng ACS180, với công suất 2.2 kW (3 HP) và nguồn điện đầu vào 1 pha 220V. Đây là giải pháp lý tưởng cho các ứng dụng công nghiệp nhẹ và tự động hóa trong nhà máy hoặc xưởng sản xuất nhỏ và vừa.

Sản phẩm được thiết kế nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế, đồng thời tích hợp nhiều tính năng bảo vệ quan trọng như chống quá tải, bảo vệ mất pha, bảo vệ quá nhiệt và chống ngắn mạch. ACS180-04S-09A8-1 hỗ trợ điều khiển đa dạng từ cơ bản đến nâng cao, giúp vận hành động cơ 3 pha hiệu quả, tiết kiệm năng lượng và tăng tuổi thọ thiết bị.

Với giao diện thân thiện cùng bàn phím tích hợp, việc cài đặt và vận hành trở nên đơn giản, thuận tiện ngay cả với người dùng chưa có nhiều kinh nghiệm. Biến tần này phù hợp cho nhiều ứng dụng như bơm, quạt, băng tải, máy khuấy, máy đóng gói và các thiết bị công nghiệp nhẹ khác.

II. Đánh giá ưu/nhược điểm biến tần ACS180-04S-09A8-1

Biến tần ABB ACS180-04S-09A8-1 được đánh giá cao trong các ứng dụng công nghiệp nhẹ nhờ thiết kế nhỏ gọn, tính năng bảo vệ toàn diện và khả năng vận hành ổn định. Tuy nhiên, bên cạnh những điểm mạnh, sản phẩm cũng có một số hạn chế nhất định. Phần dưới đây sẽ phân tích chi tiết những ưu và nhược điểm giúp bạn có cái nhìn toàn diện trước khi lựa chọn.

1. Ưu điểm

Thiết kế nhỏ gọn, dễ dàng lắp đặt: Biến tần có kích thước hợp lý, phù hợp với không gian hạn chế trong tủ điện hoặc các khu vực làm việc chật hẹp.
Hỗ trợ nguồn điện 1 pha 220V: Thuận tiện cho các khu vực công nghiệp nhỏ hoặc cơ sở sản xuất chưa có nguồn điện 3 pha.
Tích hợp nhiều tính năng bảo vệ: Chống quá tải, mất pha, quá nhiệt, ngắn mạch giúp bảo vệ thiết bị và kéo dài tuổi thọ động cơ.
Dễ dàng cài đặt và vận hành: Bàn phím tích hợp thân thiện, có thể lập trình nhanh chóng; hỗ trợ thêm các giao diện truyền thông phổ biến.
Tiết kiệm năng lượng và nâng cao hiệu suất: Điều khiển tốc độ linh hoạt giúp tối ưu hóa công suất và giảm hao phí điện năng.
Phù hợp đa dạng ứng dụng: Từ bơm, quạt, băng tải đến máy đóng gói trong các nhà máy công nghiệp nhẹ.

2. Nhược điểm

Giới hạn công suất tối đa: Phù hợp cho các động cơ có công suất tối đa khoảng 2.2 kW, không đáp ứng được các ứng dụng công nghiệp nặng hơn.
Nguồn điện đầu vào 1 pha: Mặc dù thuận tiện, nhưng đối với một số hệ thống công nghiệp lớn cần nguồn 3 pha, sản phẩm này không phù hợp.
Chức năng nâng cao hạn chế: So với các dòng biến tần cao cấp hơn của ABB như ACS580, ACS180 có ít tính năng điều khiển nâng cao và cấu hình phức tạp hơn.
Không thích hợp cho các tải động cơ phức tạp: Các tải có đặc tính thay đổi nhanh hoặc cần điều khiển vector chính xác có thể cần biến tần dòng cao cấp hơn.

Biến tần ABB ACS180-04S-09A8-1 được đánh giá cao trong các ứng dụng công nghiệp nhẹ nhờ thiết kế nhỏ gọn, tính năng bảo vệ toàn diện và khả năng vận hành ổn định.

Qua phần đánh giá trên có thể thấy, biến tần ACS180-04S-09A8-1 là lựa chọn tối ưu cho các ứng dụng công nghiệp nhẹ với yêu cầu đơn giản, độ bền cao và hiệu quả vận hành ổn định. Tuy nhiên, khi sử dụng cho các tải nặng hoặc hệ thống phức tạp, cần cân nhắc lựa chọn thiết bị phù hợp hơn.

III. Bảng thông số kỹ thuật của ABB ACS180-04S-09A8-1

Để hiểu rõ hơn về đặc tính và khả năng vận hành của biến tần ABB ACS180-04S-09A8-1, bảng thông số kỹ thuật dưới đây tổng hợp đầy đủ các chỉ tiêu quan trọng giúp bạn dễ dàng lựa chọn và ứng dụng thiết bị phù hợp với nhu cầu thực tế.

Thông tin chung
Tên sản phẩm	ACS180-04S-09A8-1
Mã sản phẩm	3AXD50000716616
Dòng sản phẩm	ACS180
Mô tả danh mục	Mô-đun truyền động máy móc LV AC, IEC: Pn 2,2 kW, 9,8 A, 230 V, UL: Pld 3 Hp, 9,8 A, 230 V (ACS180-04S-09A8-1)
Kỹ thuật
Số lượng pha	1 pha
Mức độ bảo vệ	IP20
Loại vỏ NEMA	Loại mở
Độ cao	2000 m
Độ ẩm hoạt động (RH amb)	5 … 95
Hệ số công suất	0,98
Âm thanh dB (A)	51,8 dB(A)
Thông tin về nhiều loại pin	Không bao gồm pin/cell
Tần số ( f)	47 … 63 Hz
Kích thước khung	R1
Điện áp đầu vào (U in)	200 … 240 V
Kiểu lắp đặt	Mô-đun
Giao thức truyền thông	MODBUS
Số lượng giao diện phần cứng	Industrial Ethernet 0 Other 1 Parallel 0 PROFINET 0 RS-232 0 RS-422 0 RS-485 1 Serial TTY 0 USB 0
Bao gồm	Đơn vị điều khiển Kết nối PC
Đầu vào tương tự	2
Đầu ra tương tự	1
Số lượng đầu vào/ra kỹ thuật số	4/2
Dòng điện đầu ra, sử dụng bình thường ( I n)	9,8 A
Dòng điện đầu ra, sử dụng quá tải nhẹ ( I LD)	9.3 A
Dòng điện đầu ra, sử dụng nặng ( I HD)	7,5A
Công suất đầu ra, sử dụng bình thường ( P n)	2,2 kW
Công suất đầu ra, sử dụng quá tải nhẹ ( P LD)	2,2 kW
Công suất đầu ra, sử dụng nặng ( P HD)	1,5 kW
Tiêu thụ điện năng (@P cons	84 W
Công suất đầu ra biểu kiến	3,9 kV·A
Hiệu suất mô-đun truyền động hoàn chỉnh (IEC61800-9-2)	Điểm hoạt động Tần số/Dòng điện 0/25% 0/50% 0/100% 50/25% 50/50% 50/100% 90/50% 90/100%
UL kỹ thuật
Dòng điện đầu ra, sử dụng nặng (UL)	7,5A
Dòng điện đầu ra, sử dụng quá tải nhẹ (UL)	9,8 A
Công suất đầu ra, sử dụng nặng (UL)	2 HP
Công suất đầu ra, sử dụng quá tải nhẹ (UL)	3 HP
Kích thước, Khối lượng
Khối lượng tịnh của sản phẩm	1,24 kg 2,734 pound
Chiều sâu/Chiều dài ròng của sản phẩm	143 mm 5.630 in
Chiều cao lưới sản phẩm	220 mm 8,661 in
Chiều rộng ròng của sản phẩm	70 mm 2,756 in
Gói cấp độ 1 Độ sâu/Chiều dài	225 mm 8,858 in
Chiều cao gói hàng cấp 1	115 mm 4,528 in
Chiều rộng gói cấp 1	220 mm 8,661 in
Gói cấp độ 1 Đơn vị	1 thùng carton
Chứng nhận và Tiêu chuẩn
Tiêu chuẩn về sự phù hợp – CE	3AXD10001117584
Ngày REACH	20250320
Tiêu chuẩn REACH	9AKK107992A7060
Thông tin REACH	Đúng – chứa các chất > 0,1 phần trăm khối lượng
Ngày RoHS	20230321
Tiêu chuẩn RoHS	3AXD10001117584
Thông tin RoHS	Thực hiện theo Chỉ thị 2011/65/EU của EU và Sửa đổi 2015/863 ngày 22 tháng 7 năm 2019
Phân loại và tiêu chuẩn bên ngoài
ETIM 9	EC001857 – Bộ biến tần =< 1 kV
Môi trường
SCIP	030cdeeb-e61c-40db-b392-d77adebb2036 Phần Lan
Danh mục WEEE	5. Thiết bị nhỏ (Không có kích thước bên ngoài lớn hơn 50 cm)

IV. Ứng dụng của biến tần ACS180-04S-09A8-1

Biến tần ABB ACS180-04S-09A8-1 với công suất 2.2 kW và nguồn điện 1 pha được thiết kế đặc biệt cho các ứng dụng công nghiệp nhẹ, nơi cần điều khiển động cơ một cách linh hoạt, tiết kiệm năng lượng và đảm bảo an toàn vận hành.

Dưới đây là một số lĩnh vực và thiết bị thường sử dụng biến tần này:

– Hệ thống bơm và quạt công nghiệp: Biến tần giúp điều chỉnh tốc độ bơm và quạt theo nhu cầu thực tế, giảm thiểu lãng phí điện năng và tăng tuổi thọ thiết bị.

– Băng tải và hệ thống vận chuyển: Điều khiển tốc độ chính xác giúp vận hành băng tải ổn định, phù hợp cho các dây chuyền sản xuất nhẹ, đóng gói, phân loại hàng hóa.

– Máy khuấy và máy trộn: Giúp điều chỉnh tốc độ động cơ để đảm bảo quá trình khuấy trộn hiệu quả, phù hợp với nhiều loại vật liệu và yêu cầu kỹ thuật khác nhau.

– Máy đóng gói và thiết bị tự động hóa: ACS180-04S-09A8-1 cung cấp khả năng điều khiển mượt mà, hỗ trợ hoạt động chính xác trong các máy móc đóng gói nhỏ và vừa.

– Các ứng dụng tự động hóa trong nhà xưởng nhỏ và vừa: Thích hợp cho các thiết bị máy móc công suất nhỏ đến trung bình, giúp tối ưu hóa hiệu suất làm việc và giảm thiểu chi phí vận hành.

Biến tần ACS180-04S-09A8-1 là lựa chọn lý tưởng cho những ai muốn nâng cao hiệu quả vận hành, tiết kiệm năng lượng và giảm thiểu chi phí bảo trì trong các hệ thống công nghiệp nhẹ, đặc biệt khi chỉ có nguồn điện 1 pha sẵn có.

Biến tần ABB ACS180-04S-09A8-1 với công suất 2.2 kW và nguồn điện 1 pha được thiết kế đặc biệt cho các ứng dụng công nghiệp nhẹ

V. Hướng dẫn lắp đặt, cài đặt và sử dụng biến tần ACS180-04S-09A8-1

Để biến tần ABB ACS180-04S-09A8-1 hoạt động hiệu quả và bền bỉ, việc lắp đặt, cài đặt và sử dụng đúng cách là vô cùng quan trọng. Mục này sẽ cung cấp cho bạn các bước cơ bản cũng như những lưu ý quan trọng giúp đảm bảo quá trình vận hành an toàn, ổn định và đạt hiệu suất tối ưu.

1. Hướng dẫn lắp đặt

– Chọn vị trí lắp đặt: Lắp đặt biến tần ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và nơi có nhiều bụi hoặc hóa chất ăn mòn. Đảm bảo khoảng cách tối thiểu 100mm xung quanh thiết bị để thoát nhiệt tốt.

– Cố định biến tần: Sử dụng vít hoặc thanh ray phù hợp để cố định chắc chắn biến tần lên tủ điện hoặc bảng điều khiển.

– Kết nối nguồn điện: Đảm bảo nguồn cấp 1 pha 220V phù hợp với thông số kỹ thuật của biến tần. Dây điện phải đúng tiết diện và có lớp cách điện đảm bảo an toàn.

– Kết nối motor và tải: Kết nối dây dẫn từ biến tần đến động cơ 3 pha theo đúng sơ đồ đấu nối trong tài liệu hướng dẫn của ABB.

– Lắp đặt các thiết bị bảo vệ: Lắp đặt aptomat, cầu chì, công tắc ngắt điện phù hợp để bảo vệ biến tần và thiết bị khi xảy ra sự cố.

2. Hướng dẫn cài đặt

– Khởi động biến tần: Bật nguồn và kiểm tra màn hình hiển thị, đảm bảo biến tần không báo lỗi ban đầu.

– Thiết lập tham số cơ bản: Chọn chế độ điều khiển (V/f hoặc điều khiển vector đơn giản nếu có). Cài đặt công suất, điện áp, dòng định mức phù hợp với động cơ. Thiết lập tần số tối đa và tần số khởi động để phù hợp với yêu cầu vận hành.

– Cấu hình các tính năng bảo vệ: Bật các chức năng bảo vệ như quá tải, quá nhiệt, mất pha để đảm bảo an toàn.

– Lập trình các chế độ vận hành: Nếu cần, cài đặt các chế độ điều khiển từ xa, tín hiệu đầu vào/đầu ra, hoặc các chức năng điều khiển đặc biệt.

3. Hướng dẫn sử dụng

– Vận hành: Sử dụng bàn phím tích hợp để điều khiển khởi động, dừng và thay đổi tốc độ động cơ theo yêu cầu.

– Giám sát: Theo dõi các thông số vận hành như dòng điện, điện áp, tần số trên màn hình hiển thị để kịp thời xử lý nếu có sự cố.

– Bảo trì định kỳ: Thường xuyên kiểm tra các kết nối dây, làm sạch thiết bị và kiểm tra hệ thống làm mát để duy trì hiệu suất hoạt động.

Việc tuân thủ đúng quy trình lắp đặt, cài đặt và sử dụng biến tần ACS180-04S-09A8-1 sẽ giúp bạn đảm bảo thiết bị hoạt động bền bỉ, tiết kiệm năng lượng và nâng cao hiệu quả sản xuất.

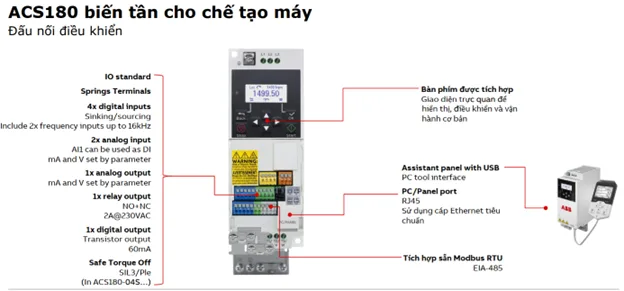

Lắp đặt, cài đặt và sử dụng đúng cách là vô cùng quan trọng.

VI. Phương Minh – Địa chỉ mua biến tần ACS180-04S-09A8-1 uy tín hàng đầu Việt Nam

Khi tìm kiếm địa chỉ cung cấp biến tần ACS180-04S-09A8-1 chất lượng và uy tín, Phương Minh luôn là lựa chọn hàng đầu của nhiều doanh nghiệp và kỹ sư trên toàn quốc. Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị điện công nghiệp, Phương Minh không chỉ cung cấp sản phẩm chính hãng mà còn đảm bảo dịch vụ chuyên nghiệp và hậu mãi tận tâm.

Lý do nên chọn Phương Minh:

Sản phẩm chính hãng, chất lượng đảm bảo.
Giá cả cạnh tranh, minh bạch.
Đội ngũ tư vấn chuyên nghiệp.
Dịch vụ hỗ trợ sau bán hàng tận tâm.
Giao hàng nhanh chóng, đúng hẹn.

Với những ưu điểm trên, Phương Minh tự hào là đối tác tin cậy cho các doanh nghiệp và nhà thầu khi cần mua biến tần ACS180-04S-09A8-1 và các thiết bị điện công nghiệp khác.

Biến tần ACS180-04S-09A8-1 là giải pháp tối ưu cho các ứng dụng công nghiệp nhẹ với thiết kế nhỏ gọn, hiệu suất ổn định và nhiều tính năng bảo vệ thông minh. Đây là lựa chọn lý tưởng giúp tiết kiệm năng lượng và nâng cao hiệu quả vận hành cho các hệ thống động cơ 1 pha 220V công suất 2.2 kW.

Hãy liên hệ ngay với Phương Minh – địa chỉ uy tín hàng đầu tại Việt Nam để được tư vấn và sở hữu biến tần ACS180-04S-09A8-1 chính hãng với giá tốt nhất cùng dịch vụ hỗ trợ tận tâm! Đừng bỏ lỡ cơ hội nâng cấp hệ thống của bạn ngay hôm nay!
