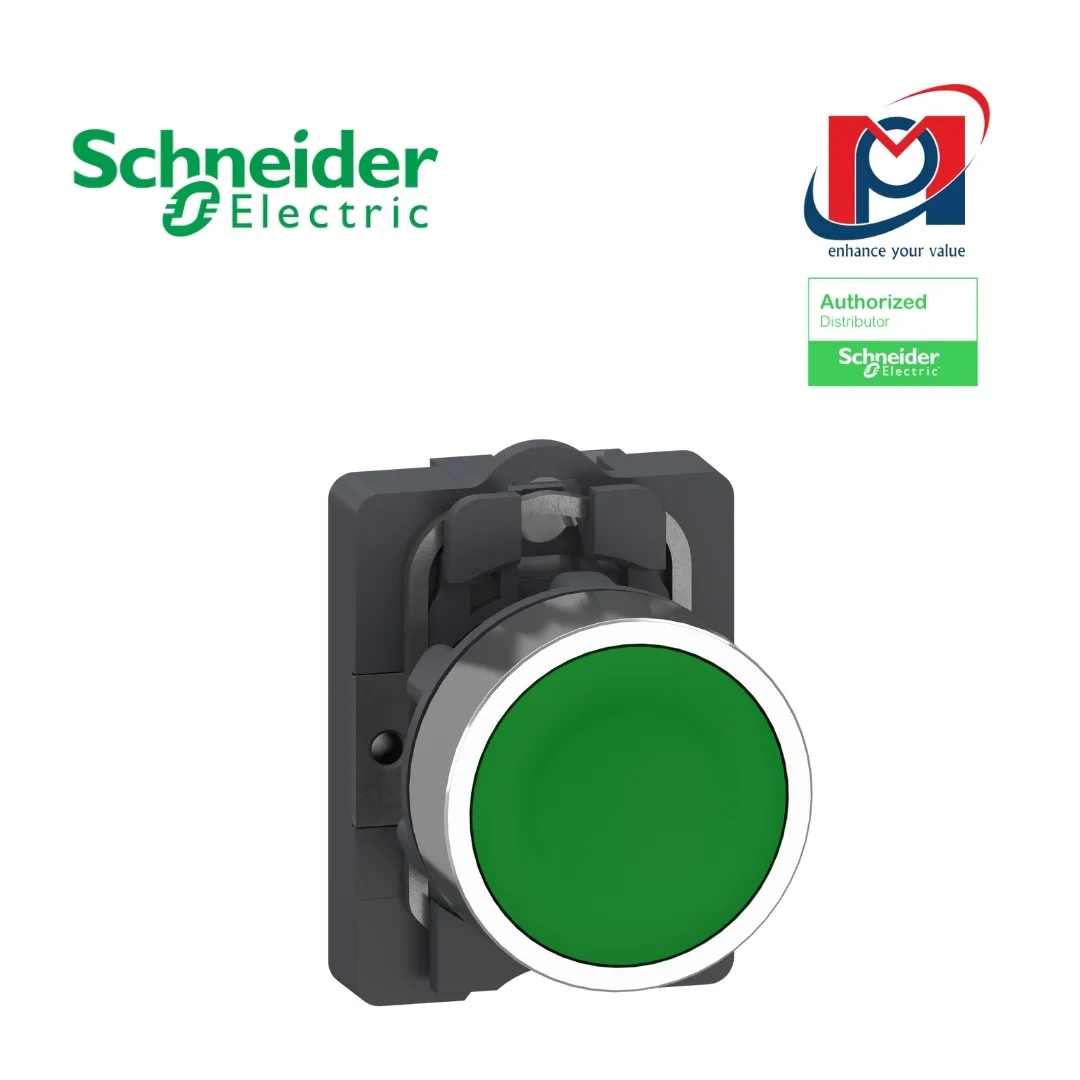

Nút nhấn hoàn chỉnh Easy Harmony XA2 XA2EA31 – vỏ nhựa, đầu nhấn Ø22 mm, màu xanh lá, 1 tiếp điểm thường mở (1NO), nhả lò xo, không có ký hiệu

Mô tả

Thông số kỹ thuật Schneider XA2EA31 (Nút nhấn Ø22mm, màu xanh, 1NO)

Thông tin chung

• Tên sản phẩm: Nút nhấn hoàn chỉnh Easy Harmony XA2EA31 (Không ký hiệu)
• Dòng sản phẩm: Easy Harmony XA2
• Loại thiết bị: Nút nhấn hoàn chỉnh
• Vật liệu vỏ / vòng bezel: Nhựa
• Đường kính lắp panel: ~22.5 mm
• Vị trí lắp: có thể ở bất kỳ vị trí nào
• Cách cố định: đai ốc vít cố định (moment ~2–2.4 N·m)
• Hình dạng đầu: Hình tròn, lắp phẳng
• Kiểu hoạt động: Nhấn rồi tự nhả (spring return)
• Màu sắc đầu: Xanh lá cây

Tiếp điểm & Cơ điện

• Số tiếp điểm: 1 tiếp điểm thường mở (1 NO)
• Loại tiếp điểm: Slow-break (tốc độ ngắt chậm)
• Tuổi thọ cơ học: 1 500 000 chu kỳ
• Terminal kết nối:

  • Ngàm vít kẹp, các cỡ dây từ 0.5 mm² đến 2.5 mm²

  • Có thể dùng đầu Faston (6.3 mm)

• Moment vặn chặt terminal: 0.8 N·m

Thông số điện

• Dòng chịu nhiệt thông thường (Ith): 10 A
• Điện áp cách điện định mức (Ui): 600 V theo IEC 60947-1
• Điện áp chịu xung (Uimp): 6 kV
• Dòng hoạt động định mức (Ie):

  • 3 A tại 240 V AC-15

  • 0.27 A tại 250 V DC-13

• Độ bền điện: 500 000 chu kỳ (AC-15 và DC-13)
• Độ tin cậy điện: Λ < 10⁻⁸ tại 24 V

Môi trường & Tiêu chuẩn

• Nhiệt độ hoạt động: -25 °C đến +55 °C (theo một số nguồn)
• Cấp bảo vệ: IP65 (bảo vệ chống bụi + tia nước) theo IEC 60529 (đầu trước)
• Tiêu chuẩn áp dụng:

  • IEC 60947-1 (an toàn điện)

  • IEC 60947-5-1 (thiết bị điều khiển & tín hiệu)

  • EN/IEC 60947-5-4 (tuổi thọ tiếp điểm điện)

Kích thước

• Chiều rộng mặt: ~30 mm
• Chiều cao: ~42 mm
• Chiều sâu sau panel: ~54.7 mm
• Trọng lượng xấp xỉ: 0,032 kg
