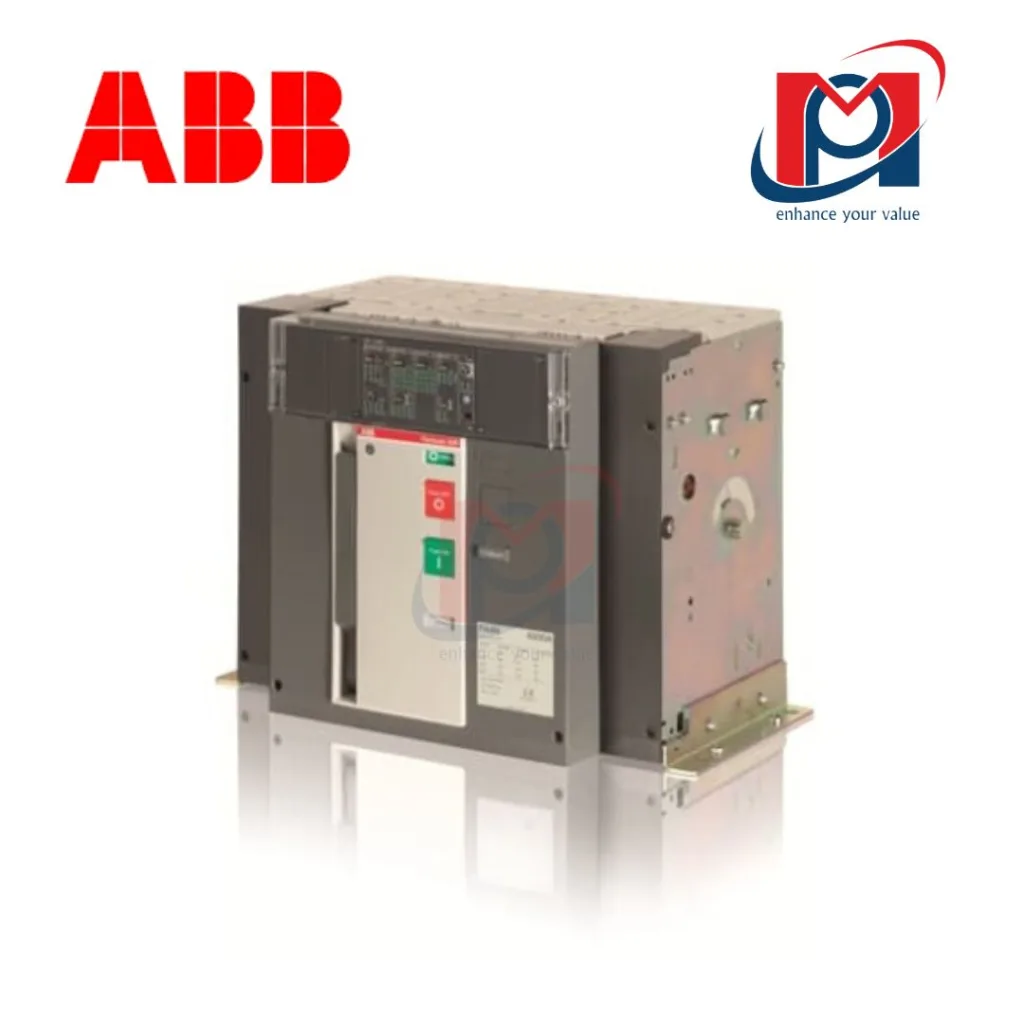

1SDA080390R1 – Máy Cắt Không Khí 3P 3200AF/3200AT 50KA Loại Cố Định FA4C

Mô tả

1. Giới thiệu sản phẩm

Máy cắt không khí ABB mã 1SDA080390R1 3P 3200AF/3200AT 50kA là thiết bị đóng ngắt mạch điện hạ thế phân phối tổng công suất lớn thuộc dòng sản phẩm Formula AIR của hãng ABB. Thiết bị sở hữu cấu hình 3 cực (3P), kiểu lắp đặt Fixed version (loại cố định) với phương thức kết nối mạch lực cực phía sau (Rear terminals).

Sản phẩm thuộc phân hệ phiên bản FA4, được cung cấp dưới dạng cấu trúc khung máy cơ bản và không bao gồm bộ bảo vệ (Trip Unit). Thiết kế này mang lại tính linh hoạt tối đa cho các kỹ sư tủ bảng điện chuyên nghiệp, cho phép tùy chọn tích hợp các dòng Trip Unit phù hợp của ABB để cấu hình chính xác các thông số bảo vệ quá tải, ngắn mạch, chạm đất theo đặc thù phụ tải của từng hệ thống nguồn.

2. Đặc điểm kỹ thuật nổi bật

• Hiệu suất chịu tải và cắt lọc sự cố vượt trội: Sở hữu dòng định mức khung và định mức rơ-le tối đa lên đến 3200AF/3200AT, kết hợp với khả năng cắt dòng ngắn mạch định mức đạt 50kA tại điện áp 440V AC, giúp bảo vệ an toàn toàn diện cho các hệ thống hạ tầng điện công nghiệp nặng.
• Độ bền dòng chịu thử cao: Giá trị dòng chịu thử ngắn mạch trong dải 1 giây (Icw) đạt 50kA, khẳng định kết cấu cơ khí của hệ thống tiếp điểm chính vô cùng chắc chắn, có khả năng chịu đựng ứng suất điện động và ứng suất nhiệt cực lớn mà không gây hư hại hay dính tiếp điểm.
• Cực đấu nối phía sau tiện lợi: Phương thức đấu nối cực phía sau (Rear terminals) hỗ trợ việc bố trí hệ thanh cái đồng phẳng hoặc dọc một cách khoa học, tối ưu hóa không gian đấu nối và gia tăng độ an toàn cho khoang mạch lực của tủ điện.
• Khung vỏ composite cao cấp: Thân vỏ máy cắt được chế tạo từ các hợp chất composite cách điện và chịu nhiệt cường độ cao, cách ly triệt để các pha và ngăn ngừa tối đa nguy cơ phóng điện bề mặt khi vận hành ở mức dòng điện lớn.

3. Ứng dụng thực tế

ACB ABB dòng Formula AIR loại cố định (1SDA080390R1) là thành phần bảo vệ đầu não tại các hệ thống phân phối hạ thế:

• Hệ thống tủ điện tổng MSB: Lắp đặt làm máy cắt tổng (Incomer) hoặc máy cắt phân đoạn (Bus Coupler) cho tủ điện chính của các nhà máy công nghiệp nặng, khu chế xuất, tổ hợp tòa nhà cao tầng và trung tâm thương mại.
• Phía hạ thế trạm biến áp phân phối: Sử dụng làm thiết bị bảo vệ đầu nguồn hạ lưu của các trạm biến áp lớn, quản lý và bảo vệ các tuyến cáp trục động lực khỏi nguy cơ quá tải hoặc chập mạch nghiêm trọng.
• Hạ tầng năng lượng và sản xuất: Phù hợp cho hệ thống quản lý nguồn của các nhà máy xi măng, luyện kim, hóa chất hoặc các tổ hợp máy móc công nghiệp có dòng vận hành liên tục cao lên đến 3200A.

4. Thông số kỹ thuật chính
