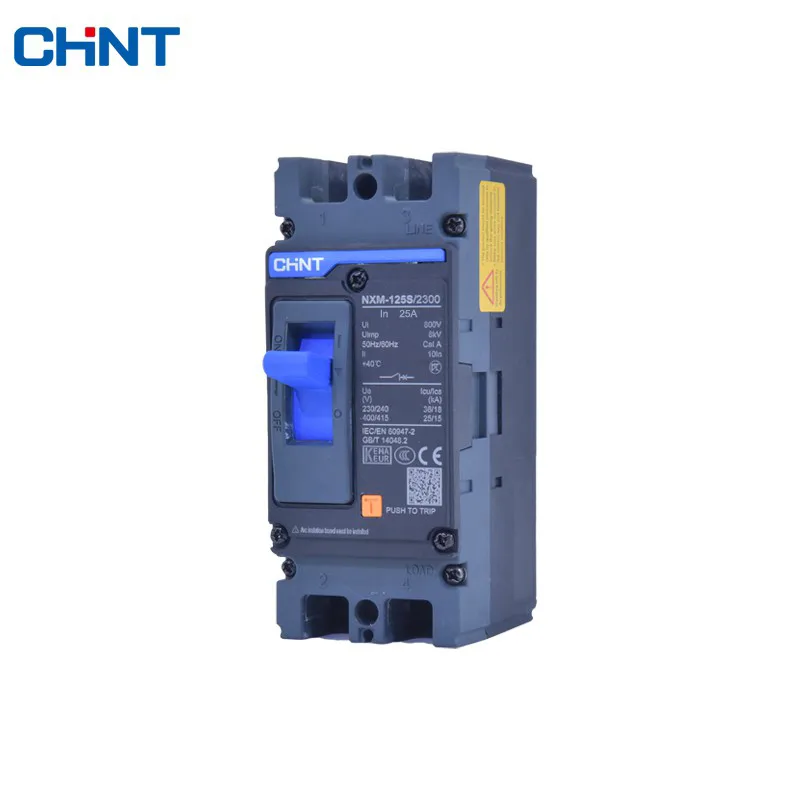

MCCB NXM

Tổng quan về MCCB NXM Chint

MCCB (Moulded Case Circuit Breaker – aptomat khối) dòng NXM được Chint phát triển nhằm tối ưu cho tủ điện phân phối, tủ ATS, tủ bơm – quạt, hệ thống máy móc công nghiệp và các công trình thương mại.

Dòng NXM có thiết kế tiêu chuẩn, cấu trúc cơ khí chắc chắn, khả năng chịu dòng tốt và tuổi thọ vận hành cao. Nhờ đó, NXM đáp ứng tốt cả các hệ thống hoạt động liên tục như nhà máy, xưởng sản xuất, kho lạnh, trung tâm thương mại, trang trại năng lượng…

Điểm nổi bật của MCCB NXM:

• Dải dòng định mức rộng: 16A – 1600A.
• Khả năng cắt ngắn mạch cao, phù hợp môi trường tải nặng.
• Tích hợp bảo vệ quá dòng – ngắn mạch – quá tải.
• Thiết kế nhỏ gọn, dễ lắp đặt, dễ giao tiếp với thiết bị phụ trợ.
• Độ tin cậy cao, giá thành tối ưu hơn nhiều thương hiệu quốc tế khác.

Cấu trúc và cơ chế hoạt động của MCCB NXM

Cấu trúc chính

MCCB NXM được sản xuất theo tiêu chuẩn IEC 60947-2 với các bộ phận chính:

• Vỏ cách điện đúc khuôn tiêu chuẩn, chống cháy và cách điện tốt.
• Tiếp điểm chính làm từ hợp kim chất lượng cao giúp giảm hao mòn.
• Buồng dập hồ quang được tối ưu hóa cho khả năng cắt dòng lớn.
• Cơ cấu nảy (trip unit) giúp phản ứng nhanh trước sự cố.
• Cần gạt đóng cắt được thiết kế rõ ràng và an toàn.
• Chân đấu dây chắc chắn, chịu dòng và chịu nhiệt tốt.


Cơ chế bảo vệ 3 lớp

MCCB NXM hoạt động dựa trên hai nguyên lý:

• Bảo vệ quá tải: sử dụng cơ cấu nhiệt (Thermal Trip).
• Bảo vệ ngắn mạch: dùng cơ cấu từ (Magnetic Trip).
• Bảo vệ quá dòng tức thời: phản ứng trong mili-giây khi sự cố xảy ra.

Hệ thống bảo vệ này đảm bảo ngắt mạch nhanh, dứt khoát, giảm thiểu rủi ro cháy nổ hoặc hư hại thiết bị.

Thông số kĩ thuật

• Dòng định mức: 10-1600A
• Bộ ngắt mạch vỏ đúc dòng NXM: 63A, 125A, 160A, 250A, 400A, 630A, 800A, 1000A, 1250A, 1600A
• Cầu dao điện tử dòng NXMS: 160A, 250A, 400A, 630A, 1000A, 1250A, 1600A
• Điện áp hoạt động định mức: Ue (VAC): 220/230/240, 380/400/415, 690
• Mã công suất ngắt: E, S, F, H
• Số cực: 2P, 3P, 4P
• Loại phát hành: loại cố định từ nhiệt; loại cố định từ tính; loại điện tử.
• Phương thức cài đặt: Loại cố định; loại plug-in
• Loại bảo vệ: bảo vệ từ nhiệt, bảo vệ từ
• Chứng nhận: CE

6 Chức năng của cầu dao khối MCCB Chint

• Tiếp điểm phụ AX: chỉ thị từ xa vị trí “ON”, “Off”, kết nối với mạch điều khiển của cầu dao
• Liên hệ báo động AL: Được sử dụng để cung cấp tín hiệu trong trường hợp hỏng bộ ngắt mạch
• UVT dưới giải phóng điện áp: Để ngắt cầu dao trong trường hợp nguồn điện bị thấp áp  để bảo vệ các thiết bị điện
• Cơ chế điều khiển động cơ MD: Có thể áp dụng cho việc bật tắt bộ ngắt mạch và ngắt mạch từ xa, như cũng như ứng dụng tự động hóa.
• Cơ chế hoạt động thủ công ERH: Nhận ra việc bật, tắt và khởi động lại thông qua tay cầm quay với thiết kế độc đáo và thiết bị truyền động.
• Đế Plug-in PIA: Thuận tiện để thay thế bộ ngắt mạch vỏ đúc mà không cần tháo rời.

Các dòng MCCB NXM phổ biến trên thị trường

Dòng MCCB NXM được chia thành nhiều cấp công suất nhằm đáp ứng đa dạng yêu cầu:

NXM-100 (16A – 100A)

• Phù hợp tủ điện dân dụng – thương mại – xưởng nhỏ.
• Sử dụng cho tải nhẹ đến trung bình.
• Khả năng cắt ngắn mạch 25kA.

NXM-250 (100A – 250A)

• Ứng dụng nhiều trong nhà máy sản xuất, kho bãi, khách sạn.
• Thiết kế chắc chắn, vận hành bền bỉ.
• Khả năng cắt ngắn mạch 35kA.

NXM-400 (225A – 400A)

• Phù hợp hệ thống động lực, hệ thống HVAC, máy nén, trạm bơm.
• Cấu trúc cơ khí mạnh mẽ, tuổi thọ cao.
• Khả năng cắt 50kA.

NXM-630 / NXM-800 (400A – 800A)

• Sử dụng trong tủ điện tổng, trạm phân phối trung tâm.
• Hiệu suất cắt cao, đáp ứng tải lớn.
• Khả năng cắt 65kA – 80kA.

NXM-1250 / NXM-1600 (800A – 1600A)

• Dùng cho công trình quy mô lớn, nhà máy công suất cao, khu công nghiệp.
• Độ bền cơ khí xuất sắc, phù hợp vận hành liên tục.
• Khả năng cắt ngắn mạch lên đến 100kA.

Ưu điểm nổi bật của MCCB NXM Chint

Hoạt động ổn định và tin cậy

Chint thiết kế NXM hướng đến độ bền và tính ổn định khi vận hành lâu dài. NXM có thể làm việc tốt trong môi trường có tải dao động và tần suất đóng cắt liên tục.

Giá thành hợp lý nhưng chất lượng đảm bảo

So với các thương hiệu châu Âu – Nhật Bản, NXM có mức giá cạnh tranh hơn nhưng vẫn đảm bảo tiêu chuẩn IEC. Đây là ưu điểm lớn giúp tối ưu chi phí đầu tư tủ điện.

Dễ dàng lắp đặt và tích hợp

NXM tương thích tốt với phụ kiện mở rộng như:

• Tiếp điểm phụ
• Tiếp điểm báo trạng thái
• Cuộn shunt trip
• Cuộn undervoltage
• Bộ nối thanh cái

Điều này giúp kỹ sư điện dễ cấu hình tủ theo nhu cầu thực tế.

Tuổi thọ vận hành cao

MCCB NXM được đánh giá có tuổi thọ cơ khí và điện vượt trội so với các sản phẩm cùng phân khúc.

Phù hợp mọi loại tải

Bao gồm:

• Motor bơm – quạt
• Máy nén khí
• Hệ thống HVAC
• Tải chiếu sáng
• Tải công nghiệp nặng
• Tủ điện phân phối

Ứng dụng thực tế của MCCB NXM

Dòng NXM được sử dụng rộng rãi trong nhiều lĩnh vực:

Công nghiệp sản xuất

• Dây chuyền máy móc
• Trạm nguồn phụ trợ
• Tủ động lực motor

Công trình thương mại

• Trung tâm thương mại
• Tòa nhà văn phòng
• Khách sạn – nhà hàng

Hạ tầng – dân dụng

• Trạm bơm nước
• Nhà xưởng nhỏ
• Tủ điện tổng chung cư

Năng lượng – môi trường

• Hệ thống điện mặt trời
• Hệ thống xử lý nước thải
• Nhà máy điện sinh khối

Tại sao nên chọn mua MCCB NXM tại Thiết Bị Điện Công Nghiệp Phương Minh?

Hàng chính hãng 100% – CO/CQ đầy đủ

Chúng tôi là nhà phân phối uy tín, cam kết sản phẩm có nguồn gốc rõ ràng, chất lượng đảm bảo.

Hỗ trợ kỹ thuật chuyên sâu

Phương Minh có đội ngũ am hiểu tủ điện – phân phối điện, sẵn sàng tư vấn:

• Cách chọn dòng MCCB phù hợp
• Cách cấu hình phụ kiện
• Gợi ý phương án tối ưu chi phí

Kho hàng lớn – giao nhanh toàn quốc

Hệ thống kho quy mô lớn cho phép chúng tôi giao hàng nhanh, đặc biệt tại TP.HCM.

Báo giá cạnh tranh – chiết khấu tốt cho đại lý

Chúng tôi luôn mang đến mức giá tối ưu cho công trình và đối tác.

Kết luận

MCCB NXM Chint là dòng aptomat khối đáng tin cậy, đáp ứng tốt nhu cầu bảo vệ mạch điện trong các hệ thống công nghiệp – thương mại – dân dụng. Với ưu điểm về chất lượng, độ bền, khả năng cắt và giá thành cạnh tranh, NXM trở thành lựa chọn hàng đầu cho nhiều kỹ sư và nhà thầu.
